Функциональный сигнал-генератор 0-65534 Гц. Формы выходного сигнала: синусоида; пилообразные, треугольные и прямоугольные импульсы; ЭКГ и шум. ВЧ выходые сигналы 1, 2, 4 и 8 МГц

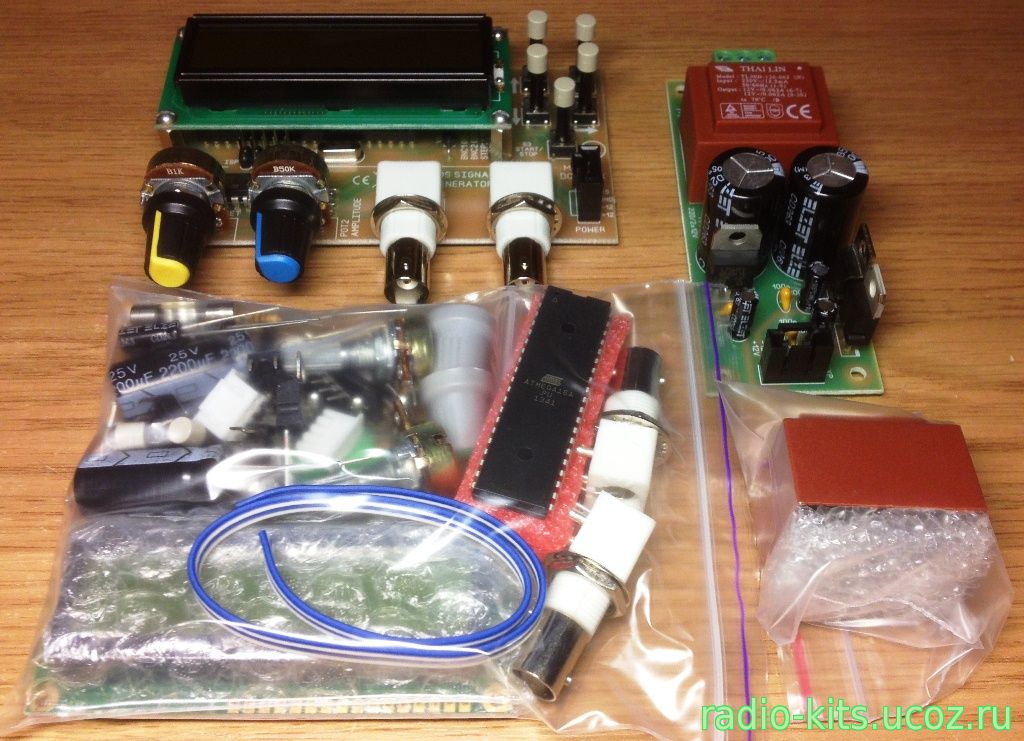

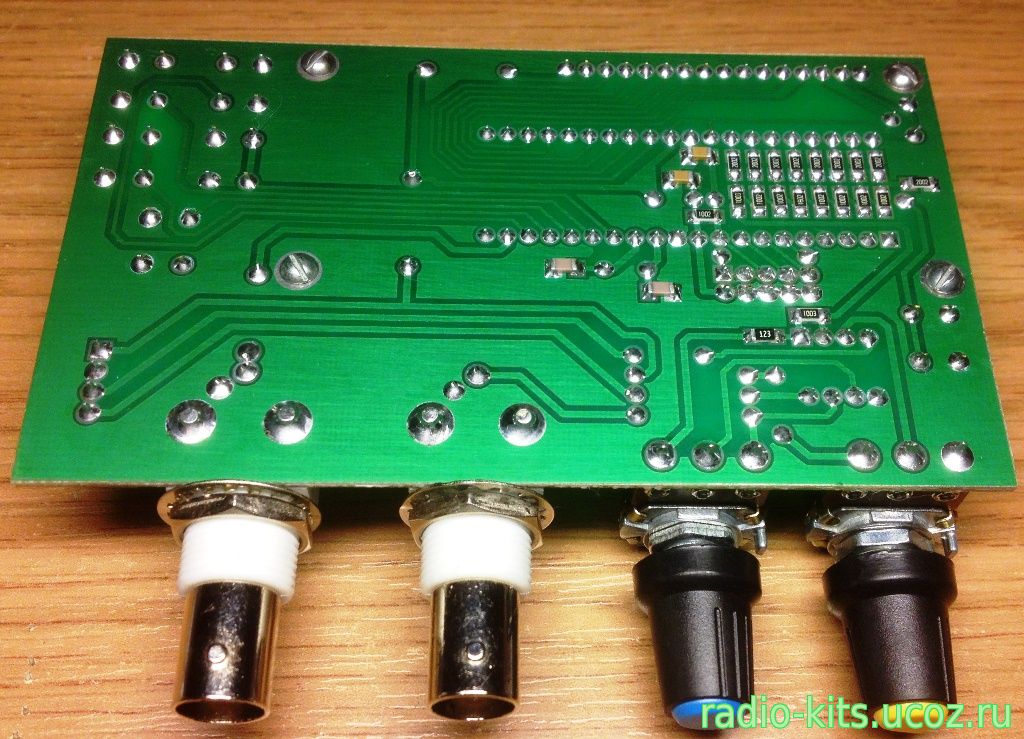

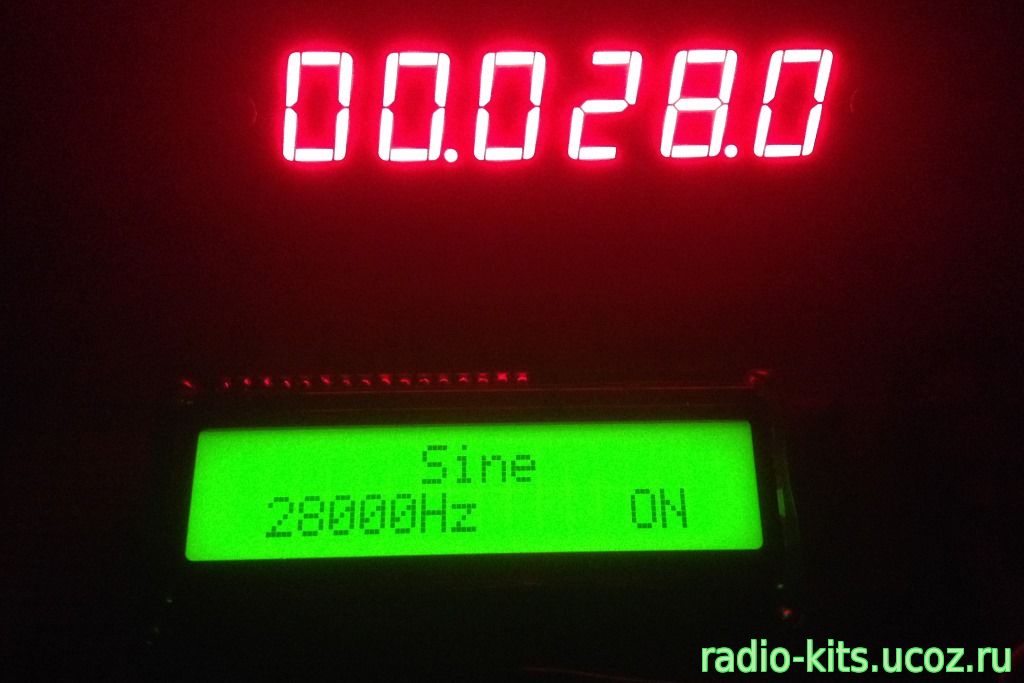

Данный набор позволяет собрать генератор сигналов различной формы, а именно: синусоидальных, пилообразных, треугольных, прямоугольных, ЭКГ, белый шум. Устройство собирается на двух печатных платах из одностороннего фольгированного стеклотекстолита. На одной плате собирается сам генератор с символьным ЖКИ индикаторов 2х16 знаков, а на второй плате собирается блок питания устройства с выходными напряжениями +12В, -12В и +5В, необходимыми для работы генератора. Выбор режима работы, шага перестройки, включение/отключение генератора выполняется при помощи кнопок установленных непосредственно на плате. Отображение необходимых параметров осуществляется на двухстрочном символьном ЖКИ дисплее с подсветкой. На плате установлены два BNC разъёма. Высокочастотный выход - разъём BNC1, низкочастотный выход - разъём BNC2. Переменными резисторами регулируется смещение "OFFSET" и амплитуда "AMPLITUDE". Прибор может быть полезен радиолюбителям при настройке различных радиоэлектронных устройств.

Схема генератора сигналов:

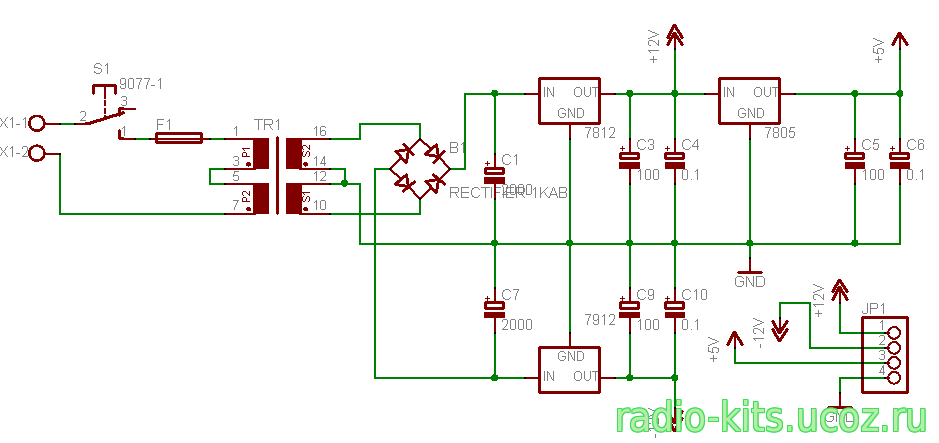

Схема блока питания ±12В и +5В:



Основные характеристики генератора:

- специализированный выход частоты от 1 МГц до 8 МГц;

- DDS выход с регулировкой амплитуды и смещения;

- форма выходного DDS сигнала: синусоида, прямоугольные импульсы, пилообразные импульсы, треугольные импульсы, ЭКГ, шум;

- отображение параметров на двухстрочном ЖК дисплее;

- пятикнопочная клавиатура;

- шаг перестройки частоты: 1, 10, 10, 1000, 10000 Гц;

- восстановление последней конфигурации при включении;

- регулировка смещения: –5 В … +5 В;

- регулировка амплитуды: 0 … 10 В;

- регулировка частоты: 0 … 65534 Гц

Схему и описание можно увидеть здесь >>>




Стоимость пары печатных плат с маской и маркировкой (генератора и блока питания): 80 грн.

Стоимость прошитого микроконтроллера: 90 грн.

Стоимость полного набора печатных плат и деталей для сборки генератора и сетевого блока питания ±12В и +5В (с прошитым контроллером): 580 грн.

Стоимость собранных и проверенных плат генератора и сетевого блока питания:  630 грн.




Заказы можно оформлять через форму обратной связи или по телефону указанному в разделе контакты, доставка и оплата

Всем мирного неба, удачи, добра, 73!
