Синтезатор частот ДВ, СВ, КВ приёмника или трансивера под кодовым названием "ЁЖИК" ver.3 (обновленная прошивка, теперь будет "заливаться" только такая)

Всё в одном устройстве - высокостабильный ГПД (VFO), опорный генератор (BFO) от 100 кГц до 130 МГц, цифровая шкала, КПЕ на керамике с верньером от всеми любимых приёмников Р-326, Р-311, р-ст Р-408 и пр. :) , индикатор уровня принимаемого сигнала и выходной мощности ;) ТЕПЕРЬ ВСЁ ЭТО КОМПАКТНО и ДОСТУПНО

NEW!!!          Представляю вашему вниманию обновлённую версию теперь уже универсального всеволнового синтезатора ЁЖИК ver.3, внешне он такой же самый как и его предшественник ver.2, усовершенствования затронули только программную часть, что именно добавилось описано ниже . Синтезатор предназначен для создания ДВ, СВ и КВ приемников и трансиверов как прямого преобразования, так и с классической структурной схемой или с преобразованием вверх (инфрадин), обладающую дополнительными возможностями:
- расширенным вниз до 100 кГц рабочим диапазоном;
- умножитель частоты первого гетеродина в 1,2,3 и 4 раза от заданной, что позволяет с успехом применить синтезатор в технике прямого преобразования или там, где для лучшей симметрии перед смесителем установлен делитель частоты (триггер) на 2
- реверс выходов гетеродинов, при передаче выходы гетеродинов (VFO и BFO) меняются местами, что позволяет существенно упростить коммутацию трансиверов структуры "Радио-76" или "Аматор".
- обзорный режим - режим быстрой перестройки по частоте с шагом 10 кГц;
- автоматическое переключение диапазонов при переходе границ настройки частоты диапазоны и, соответственно, сигналы управления ПДФ, автоматически переключаются



Девять диапазонов, любая из "знаменитых" ПЧ, дополнительный выход для сигнала с частотой заданной ПЧ. Режим расстройки, встроенный S-meter и индикатор выходной мощности, CAT интерфейс, переключаемый шаг перестройки, переключение диапазонов двумя кнопками "BAND+" и "BAND-", индикация режима работы RX/TX, программная калибровка частоты, пять режимов работы и каждый со своей ПЧ: USB, LSB, CWUSB, CWLSB, PSK, стандартный ABCD выход для управления реле ДПФ и ФНЧ. Подключение любого механического и оптического энкодера. Для оптического энкодера - режим интеллектуальной настройки.
Преимущества заметны невооруженным глазом ;) установка синтезатора лишает Вас возможности несколько недель побороться со стабильностью ГПД, цифровая шкала прямо на дисплее, нет привязки к месту установки на передней панели трансивера самого синтезатора и энкодера, энкодер можно применить любой!

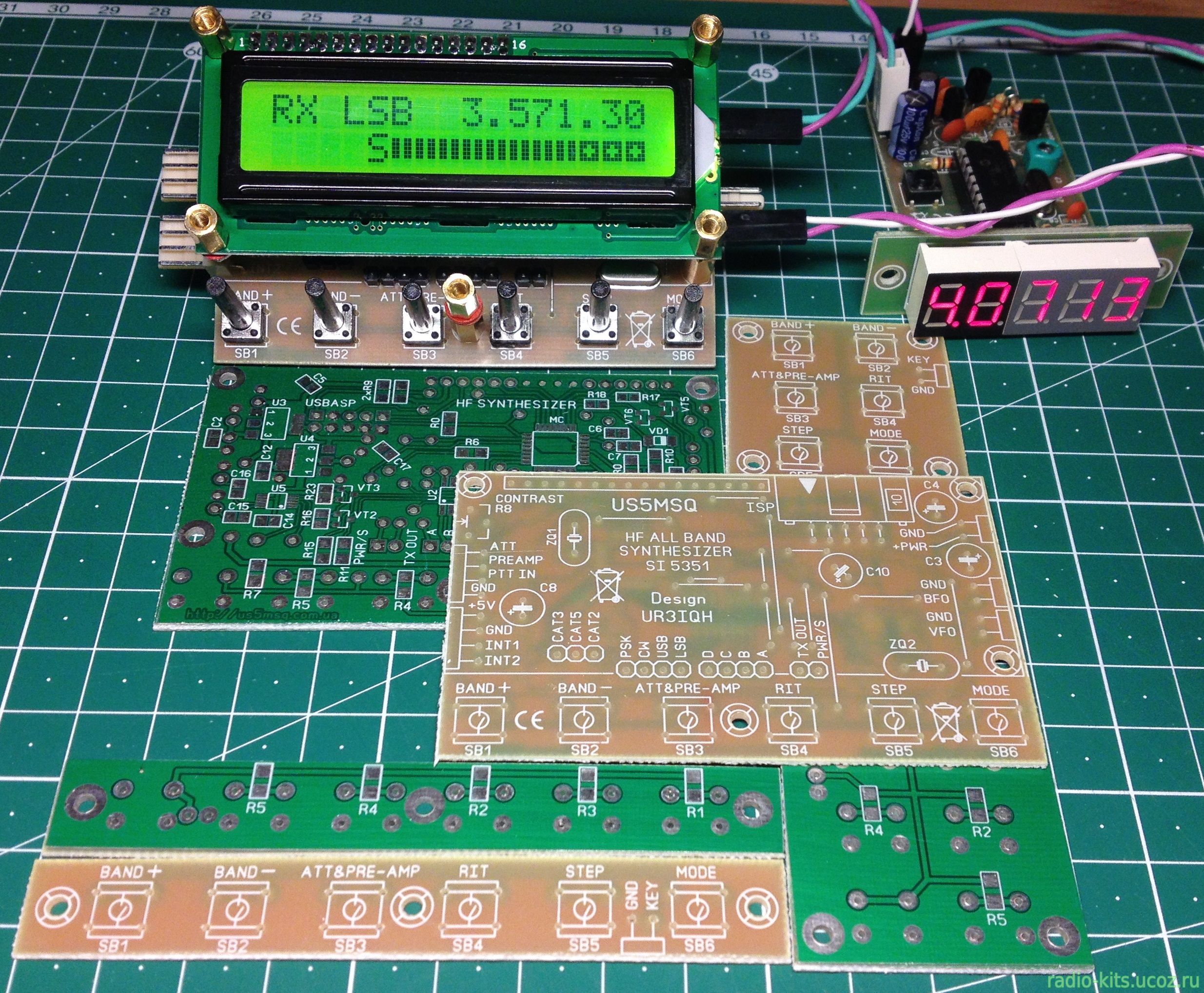

Этот малогабаритный КВ синтезатор, ощетинившийся как ёжик во все стороны иголками разъёмов, создан на основе микросхемы Si5351. Для управления используется микроконтроллер фирмы Atmel ATmega168/328. В основу конструкции положен проект Андрея UR3ILF. Синтезатор позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) частотой от 0,1 до 130 МГц. Схема синтезатора и внешних подключений приведена ниже и здесь >>>

В нём предусмотрены:
- программная калибровка опорной частоты Si5351
- пять программируемых пользователем и независимых друг от друга частот опорного гетеродина и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (USB/LSB/CWL/CWU/DIGI).
- перевод трансиверной части на передачу можно переводить как традиционным путём при помощи кнопки, педали и т.д., так и командой по САТ через СОМ-порт (для этого нужен полноценный преобразователь интерфейсов USB-COM).
Двухстрочный ЖКИ индикатор 1602А со светодиодной подсветкой  обеспечивает хорошую читаемость в разных условиях освещения. На него выводится следующая  информация:
- режим работы прием (RX) или передача (TX)
- рабочая частота в МГц
- включение аттенюатора (АТТ) или предусилителя (PRE)
- включение режима расстройки (Rit) и её частота в МГц
- режим работы (USB/LSB/CWL/CWU/DIGI)
- индикатор уровня сигнала, работающий в качестве S-метра в режиме приема (RX) или индикатором выходной мощности в режиме передачи (TX). Для перекрытия всего диапазона шкалы индикации требуется подать на вход PWR/S-m примерно +1 В
- реверс VFO/BFO при переключении RX/TX
- умножение частоты гетеродина (VFO) х1, х2, х3 и х4
- автоматическое переключение диапазонов, соответственно и выходов управления ПДФ и ФНЧ, при перестройке.


Перекрытие рабочих частот сплошное от 0,1 до 30 МГц и разбито на 9 поддиапазонов.
Граничные частоты в герцах такие:
Diap 0 = 0000 : Fmin = 100000 : Fmax = 2500000
Diap 1 = 1000 : Fmin = 2500000 : Fmax = 4500000
Diap 2 = 0100 : Fmin = 4500000 : Fmax = 8000000
Diap 3 = 1100 : Fmin = 8000000 : Fmax = 12000000
Diap 4 = 0010 : Fmin = 12000000 : Fmax = 16000000
Diap 5 = 1010 : Fmin = 16000000 : Fmax = 20000000
Diap 6 = 0110 : Fmin = 20000000 : Fmax = 24000000
Diap 7 = 1110 : Fmin = 24000000 : Fmax = 26000000
Diap 8 = 0001 : Fmin = 26000000 : Fmax = 30000000
Соответственно Diap = код ABCD, выдаваемый на дешифратор. Логическая единица соответствует постоянному напряжению +5 В. Выходные сигналы для управления дешифратором диапазонов и рода работ выводятся на сдвиговый регистр 74НС595. В качестве дешифратора диапазонов удобно применить микросхемы К561ИД1/CD4028 или К155ИД10,К555ИД10/SN74LS145. Последние имеют достаточно мощный (ток до 80 мА) выход с открытым коллектором, что позволяет управлять реле без дополнительных транзисторных ключей.

В прошивке ver. 3 добавлено:
- выбор в меню типа валкодера: механический или оптический. Синтезатор рассчитан на применение разных валкодеров - механического энкодера без трещётки, на 20/24 импульса. Для большей комфортности путём программной обработки фронтов и спадов число импульсов управления увеличивается до 80/96 и оптического с числом импульсов от 30 до 600 на оборот. Скорость поступления импульсов от многоимпульсного оптического валкодера можно понизить в сервисном меню на свой вкус посредством включения программного делителя с коэффициентов деления от 1 до 6;
- так называемое интеллектуальное ускорение шага перестройки с регулируемым пользователем в меню порогом срабатывания;
- регулировка в меню чувствительности индикатора уровня сигнала.

Частота гетеродина на выходе может быть как всегда выше частоты приёма на величину ПЧ, так и «классика», когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10 равна принимаемая частота минус ПЧ. Поскольку ПЧ в первом варианте можно накрутить и выше 30 МГц (вплоть до 100-130 МГц), то этот синтезатор можно с успехом использовать и для преобразования вверх.
Форма выходных сигналов гетеродинов - меандр величиной примерно 2,5 В (Up-p) на нагрузке 50 Ом. Рекомендуемое напряжение питания синтезатора +6,5…+ 8 в, потребляемый ток с механическим энкодером не превышает 100 мА, а с оптическим энкодером не превышает 120 мА.
Габаритные размеры (без учёта разъёмов) 80(Ш)х49(В)х20(Г) мм. Более подробная информация приведена в руководстве пользователя здесь >>>



Подключение синтезатора к компьютеру по САТ интерфейсу:

Стоимость собранного синтезатора - 3450 руб.
Тип используемого энкодера выбирается в меню синтезатора.

Если использовался механический энкодер и решили перейти на оптику с числом импульсов более 100 имп./об, то на плате синтезатора нужно выпаять два конденсатора 0,01 мкФ на входах INT1 и INT2 энкодера.
Возможен заказ синтезатора с дисплеем в двух исполнениях:
- синий фон и белые знаки
- жёлто-зелёный фон и серые знаки
Стоимость механического энкодера с кнопкой - 280 руб.

Стоимость оптического энкодера 360 имп./об. - 1800 руб.




NEW!!!    АДАПТЕР ЭТОГО СИНТЕЗАТОРА ДЛЯ ПОДКЛЮЧЕНИЯ К РЕВЕРСИВНОМУ ТРАКТУ "RadioN" :)

Плата адаптера размерами 1:1 как плата синтезатора размещается на стойках высотой 10 мм за платой синтезатора. Соединение с платой синтезатора разъёмное. Для внешних подключений на плате установлены пружинные разъёмы. Плата адаптации может использоваться с реверсивным трактом и ПДФ как на 160/80/40 м, так и с вариантом ДПФ 40/80/20м. Для первого базового варианта на плате устанавливаются диод и резистор выделенные на схеме цветом:

Для реализации практически всех возможностей синтезатора "Ёжик" ver. 2 при подключении его к трансиверу "RadioN" разработана специальная плата сопряжения. Принципиальная схема её приведена выше. Питание +12…+13,8 В подаётся на синтезатор через параллельно включенные резисторы R1,R2 и R19 общим сопротивлением примерно 43 Ома, гасящие избыток напряжения питания до рекомендуемого уровня +6,5…+8,5 В, защищая тем самым стабилизаторы синтезатора от перегрева при длительной работе. Диод VD6 защищает синтезатор от случайной переполюсовки напряжения питания. На диодах VD1-VD3 и транзисторах VT1-VT6 выполнен упрощенный дешифратор диапазонов. Здесь учтён алгоритм переключения диапазонов в плате ПДФ ТРХ RadioN – без подачи напряжения управления на реле включён старший диапазон (40м при варианте диапазонов 160/80/40м или 20м при раскладе 80/40/20м). Т.о. дешифратор выдает сигналы управления реле только по двум шинам 80м и 160/40м. В варианте диапазонов 80,40 и 20м диод VD3 и резистор R5 на плату не устанавливаются.
Чувствительность приемного тракта ТРХ RadioN (примерно 0,5-0,7 мкВ) несколько избыточна для работы на НЧ диапазонах на полноразмерную (а другой, поменьше и покороче, для эффективной работы на передачу не может быть априори) антенну. Комфортный прием обеспечивает, как правило, включение аттенюатора -10дБ (при этом чувствительность будет примерно 1,5-2 мкВ), а то (при сильных промышленных шумах и помехах, что отнюдь не редкость в городских условиях) и -20дБ (при этом чувствительность будет примерно 5-7 мкВ). Управление реле аттенюаторов реализовано на транзисторах VТ7,VT8,VT9 и диоде VD7. В исходном положении команды Preamp и ATT от синтезатора не поступают, ключи VТ7,VT8 закрыты, а ключ VT9 открыт базовым током, протекающим через резистор R6, и включает на плате ПДФ реле аттенюатора «-10дБ» (при этом чувствительность будет примерно 1,5-2 мкВ). При подаче от синтезатора команды Preamp открывается ключ VТ7 и шунтирует базовую цепь VT9, который закрывается и отключает реле аттенюатора «-10дБ». Чувствительность возрастает на 10 дБ (до уровня примерно 0,5-0,7 мкВ). Если же подать команду ATT, то открывается ключ VT8, который включает на плате ПДФ реле аттенюатора «-20дБ», и одновременно с ним через диод VD7 открывается ключ VТ7,отключающий реле аттенюатора «-10дБ». Т.о. чувствительность снижается на 10 дБ - до уровня примерно 5-7 мкВ.
Ключ VТ10 обеспечивает управление от синтезатора переключением трансивера на передачу, что может потребоваться при подключении системы САТ.
Ключ VТ11 совместно с дополнительным (внешним) реле обеспечивает управление от синтезатора переключением режима SSB/CW. Две группы переключающих контактов этого реле заменяют переключать SA1 на схеме основной платы.
Согласование уровней выходного сигнала гетеродина (VFO) с оптимальным для первого смесителя основной платы выполнено на резистивном делителе R7,R8, ослабляющим сигнал примерно в 1,5 раза.
Применение второго выхода синтезатора (BFO) в качестве опорного гетеродина позволяет свободно задавать опорные частоты как выше, так и ниже полосы пропускания ЭМФ. Тем самым можно не только сэкономить на дефицитном и довольно дорогом кварце 500 кГц, но и обеспечить оперативное переключение синтезатором принимаемой боковой полосы (LSB USB). Более того, возможность задания значений частоты BFO как минимум до 490 кГц позволяет с успехом применять в тракте ПЧ основной платы более доступные и дешёвые «нижние» и «средние» ЭМФ!
Кварцевый резонатор на основной плате не устанавливается, а сигнал BFO подается на базу Т15, выполняющего в этом случае роль буферного резонансного усилителя, через регулируемый делитель R9,R10 и разделительный конденсатор С2. Конденсатор С4 частично подавляет высшие гармоники, преобразуя меандр практически в треугольник. Окончательная очистка сигнала от гармоник происходит на основной плате в контуре L4C64. Указанного на схеме основной платы уровня переменного напряжения на резисторе R50 добиваемся подстройкой R9 на плате сопряжения.
Для реализации на шкале синтезатора функций S-метра, измерителя выходной мощности и индикатора КСВ-метра на транзисторах VT12-VT14 выполнен адаптер, подключаемый к основной плате вместо стрелочного микроамперметра. Он состоит из преобразователя уровня напряжения VT14 и токового зеркала, выполненного на VT12,VT13. Подстроечным резистором R13 выполняется калибровка показаний S-метра при подаче сигнала +60дБ.
Конструктивно плата сопряжения крепится на плату синтезатора таким образом, что её входные разъёмы совпали с выходными разъёмами платы синтезатора. Это существенно уменьшило размеры и упростило монтаж, но привело к необходимости заменить часть выходных разъёмов синтезатора с угловых на штыревые. Поэтому конструктивно версии универсального синтезатора "ЁЖИК" и адаптированного в ТРХ "РадиоН" ЁЖИК-Р немного отличаются. При заказе это нужно обязательно указать.

Схему удалось упростить применением так называемых цифровых транзисторов DTA143 и DTC143. Практически все радиокомпоненты платы адаптера безвыводные - SMD. Ответные части всех разъёмов в комплекте с платой адаптера. Схема платы адаптера находится здесь >>>

На видео я попытался продемонстрировать работу плат реверсивного тракта и ПДФ совместно с синтезатором и платой адаптера:

А на этом видео всё тот же реверсивный тракт НО БЕЗ КВАРЦА, использован выход BFO синтезатора:

Стоимость собранной платы адаптера/сопряжения - 750 руб.




Для покупки наборов обращайтесь сюда >>> или сюда >>>

Всем удачи, мирного неба, добра, 73!
