Усилитель мощности трансивера "RadioN" с номинальной мощностью 10 Вт

Усилитель мощности разработан с использованием схемотехнических решений трансивера SW-2013 и т.д. ;) автором которого является Александр Шатун (UR3LMZ). Усилитель разработан для КВ трансивера "RadioN" выполненного на базе реверсивного тракта Сергея Беленецкого (US5MSQ).

Теперь со всей уверенностью можно заявить, что линейка печатных плат для изготовления трансивера "RadioN" полная :) и начинающим радиолюбителям можно приступать к "строительству" приёмопередатчика. Для многих это будет не первый трансивер изготовленный самостоятельно, но я всё же надеюсь, что процесс сборки, настройки и работы в эфире на этом трансивере оставит в Вашей памяти только хорошие впечатления ;) и будут слышны только положительные отзывы. Трансивер изначально планировался для работы SSB и CW на трёх радиолюбительских диапазонах 160, 80 и 40 м, но потом пошли модификации 40, 80 и 20 м, а так же вариации с диапазоном 30 м :)

Ранее были разработаны и уже предлагались в качестве наборов для сборки, собранных плат и чистых печатных плат:
- основная плата (реверсивный тракт с ПЧ=500 кГц и электромеханическим фильтром);
- плата диапазонных полосовых фильтров (ПДФ);
- плата генератора плавного диапазона (ГПД/VFO);

- плата фильтров низкой частоты (ФНЧ) с измерителем КСВ;
- плата универсального синтезатора частот СВ, ДВ, КВ диапазонов под названием "Ёжик";
- плата адаптации/сопряжения универсального синтезатора и реверсивного тракта.
Схемы, описания, фотографии и пр. информация содержится в соответствующих разделах у меня на сайте. Завершает линейку блоков/узлов/плат усилитель мощности на транзисторах IRF510 или RD16HHF1. Причём печатная плата разработана с возможностью установки обоих типов транзисторов. Плата усилителя выполнена односторонней с маской и маркировкой с обеих сторон.

  • размеры печатной платы - 110х50 мм;
  • напряжение питания усилителя мощности - 12...13,8 В постоянного тока;
  • номинальная выходная мощность в диапазоне частот 1,8...15 МГц с транзисторами RD10HHF1- 10 Вт;
  • максимальная выходная мощность - не менее 15 Вт;
  • номинальная выходная мощность в диапазоне частот 1,8...15 МГц с транзисторами IRF510- от 10 Вт на НЧ диапазонах до 3-4 Вт на 20 м;
  • потребляемый ток - до 3 А;
  • чувствительность: варианта на транзисторах IRF510 – 0,15 Вэфф, варианта на транзисторах RD16HHF1 – 0,30 Вэфф
  • управляющий сигнал RX/TX - постоянное напряжение +9 В.

Схема усилителя мощности с выходными транзисторами IRF510 приведена здесь >>> и ниже:



Схема усилителя мощности с выходными транзисторами RD16HHF1 приведена здесь >>> и ниже:

Есть небольшие различия в схемах, думаю они заметны :) Как я уже писал, печатная плата усилителя мощности рассчитана для установки обоих типов транзисторов. IRF510 отдают свои 10 Вт на низкочастотных диапазонах и уже на 20 м наблюдается завал до 2-3 Вт выходной мощности, а усилитель на RD16HHF1 выдаёт ровненько свои 10 Вт на всех диапазонах. Для RD16HHF1 критично наличие на выходе ФНЧ указанного на схеме. Основная часть радиокомпонентов в усилителе для поверхностного монтажа, кроме моточных изделий, реле и разъёмов. Силовые транзисторы устанавливаются под платой и крепятся к теплоотводу. В данном случае предлагается алюминиевый ребристый радиатор 122х50х37 мм с площадью поверхности 500 см кв. в котором необходимо будет просверлить шесть отверстий и нарезать в них резьбу М3. Отверстия необходимы для крепления самой платы и выходных транзисторов. При изготовлении усилителя на транзисторах RD16HHF1, транзисторы крепятся непосредственно к радиатору с использованием теплопроводящей пасты КПТ, а для варианта на IRF510 нужно не забыть, что транзисторы кроме всего прочего нужно изолировать от корпуса и друг от друга, т.е. для крепления нужно обязательно применять изолирующие прокладки и втулки! Также в варианте на IRF510 ФНЧ на катушках L1,L2 не устанавливается (заменяется проволочной перемычкой). Для исключения перегрева выходных транзисторов при длительно работе на передачу эффективная площадь рассеяния радиатора (или металлического шасси/корпуса) должна быть не менее 250 кв.см для RD16HHF1 и не менее 400 кв.см. для IRF510.

Сборка и настройка:

Настройка собранного без ошибок УМ проста и заключается в установке тока покоя транзисторов выходного каскада и сопряжения (регулировке) усиления тракта ПЧ основной платы в составе TRX "RadioN". Перед первым включением УМ нужно убрать перемычку J1, поставить подстроечные сопротивления R19,R20 в положение минимума (отмечено на плате), и через амперметр запитать от источника питания +13,5…+14 В (желательно, на всякий случай, с установленной защитой от перегрузки на уровне 3,5…4 А). Нагружаем выход УМ (непосредственно или через подключённую плату ФНЧ, скоммутированную на диапазон 80 м!) эквивалентом нагрузки мощностью рассеяния не менее 10 Вт. Подав на плату напряжение +9V TX плавной регулировкой R19 выставляем ток покоя верхнего транзистора VT6 на уровне 250 мА, с учётом тока потребления реле К1 порядка 12-16 мА, амперметр должен показать 260-265 мА, затем плавной регулировкой R20 выставляем ток покоя нижнего транзистора VT7 на уровне 250 мА, амперметр должен показать уже суммарный ток покоя выходного каскада (обоих транзисторов), т.е. 510-515 мА. Подключив миллиамперметр к разъёму J1 можно проконтролировать суммарный ток покоя предоконечного каскада VT4,VT5. Ставим джампер-перемычку J1 на место.
На вход УМ подключаем источник сигнала частотой 3,6 МГц (выход ТХ платы ПДФ или ГСС при автономной настройке). Включаем режим телеграфа и нажав ключ подстроечным резистором R11 основной платы добиваемся выходного напряжения 22,4 Вэфф в нагрузке 50(51) Ом, т.е. номинальной выходной мощности 10 Вт. При наличии ВЧ вольтметра или осциллографа с малоёмкостным щупом можно проконтролировать покаскадное прохождение сигнала, ориентировочные значения которого в контрольных точках показано на принципиальных схемах.
Монтаж УМ выполняется на односторонней печатной плате размерами 110х50 мм с маской и маркировкой. Намоточные данные трансформаторов и катушек индуктивности приведены на принципиальной схеме. Для трансформатора Tr1 отрезаем 3 отрезка по 25 см намоточного провода ПЭВ 0,15-0,25 мм, для трансформатора Tr2 отрезаем 2 отрезка по 20 см намоточного провода ПЭВ 0,15-0,25 мм, для катушек L1,L2 отрезаем по 27 см намоточного провода ПЭВ 0,7-0,8 мм, для трансформатора Tr3 отрезаем по 2 по 50 см намоточного провода ПЭВ 0,7-0,8 мм, для трансформатора Tr4 отрезаем 3 по 35 см намоточного провода ПЭВ 0,7-0,8 мм.

Стоимость печатной платы усилителя мощности 110х50 мм - 100 грн.

Стоимость набора для сборки усилителя мощности с транзисторами IRF510 - 400 грн.

Стоимость набора для сборки усилителя мощности с транзисторами RD16HHF1 - 820 грн.
Состав набора можно увидеть здесь >>> (радиатор в комплект не входит)
ДОПОЛНИТЕЛЬНО:

Стоимость изолирующего комплекта для одного транзистора (втулка М3, прокладка, винт М3х12, шайба Д3) - 5 грн.

Стоимость одного транзистора RD16HHF1 - 235 грн.
Стоимость одного транзистора IRF510 - 20 грн.
Кольцо ферритовое М2000НМ К7х4х2 - 3 грн.

Стоимость радиатора 122х50х37 мм (без сверловки отверстий и нарезки резьбы) - 120 грн.

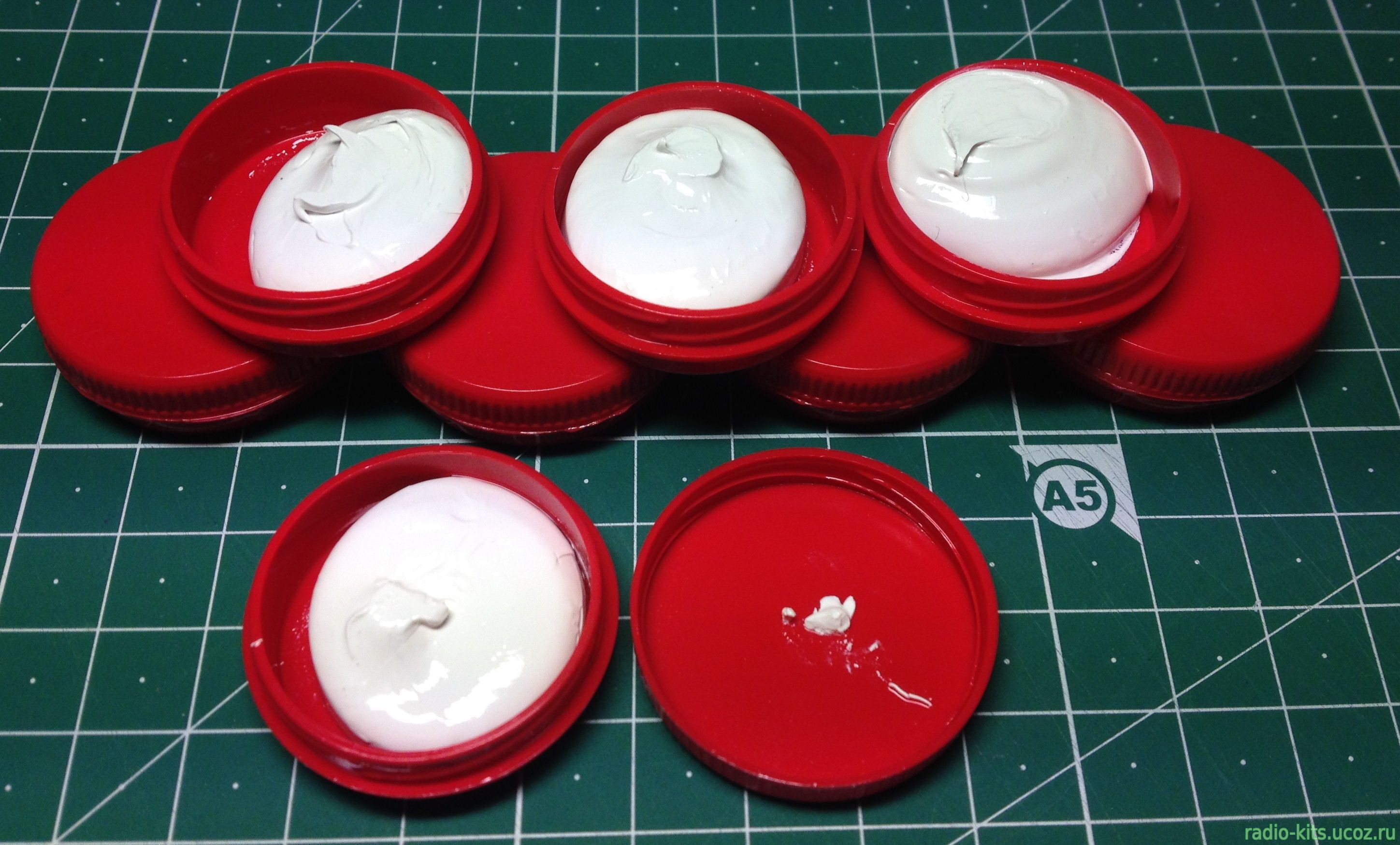

Паста теплопроводящая КПТ-8 (баночка 10 г) - 15 грн.
На силиконовой основе. Рабочая температура от -60 до +180 °С

Кольцо ферритовое EPCOS (N87 R12.7x7.9x6.35) - 15 грн.

Видео работы трансивера на 160, 80 и 40 м диапазонах с усилителем на 2хRD16HHF:

Видео измерения мощности на всех КВ диапазонах, но на входе меандр, с усилителем на 2хRD16HHF:




Для сборки трансивера "Radion" с синтезатором "Ёжик" нужны следующие платы:
1) Основная плата трансивера (реверсивный тракт)
2) Плата диапазонных полосовых фильтров (ПДФ)
3) Универсальный синтезатор частот "Ёжик" на SI5351 ("Ёжик-Р" это версия синтезатора в комплекте с платой сопряжения)
4) Плата сопряжения/адаптации синтезатора
5) Плата усилителя мощности
6) Плата фильтров низкой частоты (ФНЧ) с измерителем КСВ

Соединить все эти платы в "кучу" поможет схема межблочных соединений:

Конечно же, стандартно можно применить плату генератора плавного диапазона (ГПД) и цифровую шкалу для "стабилизации" частоты. Схемы и описание ГПД приведены на сайте здесь >>> Но хочется хоть как-то усовершенствовать конструкцию и сделать более современной, что ли ;)
