Ламповый КВ приёмник для прослушивания SSB/CW радиолюбительских станций работающих на диапазонах 20/40/80 метров.

Приёмник разработан Сергеем Эдуардовичем Беленецким (US5MSQ). Приёмник позволяет принимать сигналы радиолюбительских CW/SSB радиостанций, работающих на диапазонах 20, 40 и 80 метров. Подробное описание конструкции выложено на сайте автора здесь http://us5msq.com.ua Кроме того, там Вы сможете найти информацию по другим его конструкциям, задать вопросы на форуме, а также приобрести наборы для сборки.  Данная конструкция опубликована с любезного разрешения автора и, надеюсь, заинтересует радиолюбителей. Его принципиальная схема приведена здесь и на чертеже ниже.

Вместо штатного ГПД можно использовать синтезатор частот "Ёжик" :) тогда схема приобретёт вот такой внешний вид

При подключении синтезатора Ёжик к этому приёмнику можно применить простой дешифратор диапазонов, выполненный всего на двух транзисторах и двух резисторах. При поступлении с синтезатора на разъём ABCD кода диапазона 80м (1000) высокий уровень напряжения (примерно +5в) на входе А одновременно на оба транзистора - через резистор R1 поступает на базу VT1 и отпирает его и напрямую на эмиттер VT2 и запирает его. На входе В при этом напряжение низкого уровня (менее 0,7в), т.е. вывод практически заземлён и обеспечивает протекание через открытый ключ VT1 тока реле 80 м диапазона. Допустимый выходной ток на любом их выводов регистра 74HC595 не менее 35 мА. Этого вполне достаточно для надёжного управления практически любым современным реле.
При включении диапазона 40 м (на разъёме ABCD код 0100) ситуация с ключами меняется на противоположную. При включении диапазона 20 м (на разъёме ABCD код 0010) на обоих входах (А и В) низкий уровень и об транзистора закрыты. Разумеется, что на других, не рабочих диапазонах, ключи будут срабатывать, пощёлкивая реле согласно поступающим кодам на входы А и В, но это на мой взгляд, не большая плата за простоту решения и совершенно не существенно.
Транзисторы можно применить практически любые n-p-n типа с беттой не менее 100. Дешифратор можно смонтировать на небольшой макетке и разместить его либо на разъёме ABCD (см. фото) либо на свободном месте платы приёмника. А если применить SMD компоненты, то размеры будут настолько маленькие, что его можно будет сделать в виде миниатюрного кабельного переходника :)

Набор позволяет самостоятельно собрать одноплатный четырёхламповый трёхдиапазонный приемник для наблюдений за любительскими станциями на самых оживлённых диапазонах 20/40/80 метров. Приёмник RX204080EMF TUBE представляет собой улучшенный по многим параметрам вариант приёмника, описанного здесь https://us5msq.com.ua/trexlampovyj-trexdiapazonnyj-priyomnik-korotkovolnovika-3/. Использование новых схемных и конструкторских решений позволило значительно снизить трудоёмкость изготовления и упростить повторение в домашних условиях.

Основные технические характеристики приемника RX204080EMF TUBE:
Диапазоны рабочих частот, МГц ...................................................... 3,5, 7, 14
Полоса пропускания приемного тракта (по уровню –6 дБ), Гц .................... 3000...3400*
Чувствительность на всех диапазонах, мкВ (сигнал/шум 10 дБ), не хуже .........0,6
Общийй коэффициент усиления приёмного тракта не менее 200 тысяч раз
Уровень собственных шумов при максимальной громкости, мВэфф, не более ... 45
Избирательность по соседнему каналу, дБ, не менее ............................... 60*
Коэффициент прямоугольности сквозной АЧХ по уровням 6/60 дБ ................ 1,6*
Диапазон регулировки АРУ при изменении уровня выходного сигнала
не более, чем в 2,5 раза (8 дБ) ....................................................... 3000 раз (70 дБ)
Выходная мощность тракта НЧ на нагрузке 8 Ом, Вт, не менее ................... 0,25
Ток потребления по цепи анодного напряжения +140 В, мА, не более .......... 65
Ток потребления по цепи накального напряжения +6,3 В, А, не более ......... 1,25
Мощность, потребляемая от электросети, Вт, не более............................. 30
* - определяются параметрами применённого ЭМФ.
В комплекте набора для самостоятельной сборки есть все радиокомпоненты, устанавливаемые на плату: резисторы, конденсаторы, диоды, транзисторы, ферритовое кольцо для катушки ГПД, катушки ПДФ, разъёмы и их ответные части на провод, реле, керамические панельки для радиоламп, варикап, подстроечные конденсаторы и т.п.. Печатная плата для большей универсальности применения разработана с учётом возможности установки ЭМФ практически всех известных типоразмеров (круглых и прямоугольных) с полосой пропускания 2,35 кГц, 2,75 кГц, 3,0 и 3,1 кГц. Внешние подключения выполняются при помощи разъёмов, входящих в комплект набора. Все детали самые обычные выводные. Их маркировка нанесена на плату и просверлены отверстия для выводов, которые также для большей универсальности применения сделаны для большей части контурных элементов с шагом 5 и 10 мм, что позволяет устанавливать на плату не только современные малогабаритные конденсаторы и дроссели, но и старые советские типа КТ1, КД и т.п.

Набор для сборки платы приёмника (лампами комплектуется по желанию Заказчика)

Стабилизированный блок питания ламповой техники.

Блок питания для лампового приёмника описан здесь >>

Плата "S - метра"

Трансформатор выходной для ламповых УНЧ от старых ламповых радиоприёмников :)

Трансформатор сетевой с обмотками:
71 Вт: (0-220В-230 В) / (0-60-80 В х 0,2 А; 150 В х 0,2 А; 6,3 В - 0 - 6,3 В х 2 А), размерами 90 х 45 мм

Конденсатор переменой ёмкости 2х(12-495 пФ)

Любителям зелёного "глаза" ;) лампа индикатор уровня 6Е5С

Схема подключения лампы-индикатора 6Е5С:

Видео работы S-метра на 6Е5С:

Микроамперметр 35х35 мм с подсветкой:

Материал: пластик
Цвет: черный
Размеры: 35х35 ммСопротивление DC: 630 Ом
Ток полного отклонения стрелки: 500 мкА
Напряжение нити накала лампочки подсветки: DC/AC 6 ~ 12 В

Стоимость микроамперметра -  260 грн.

Лампа 6Ф12П (новые с хранения)

Лампа 6Ж2П-ЕВ (новые с хранения)

Микроамперметр М68501 стрелочный (демонтаж из магнитофонов)



Краткая инструкция по сборке и настройке приёмника находится здесь :) >>>

1. Стоимость печатной платы с маской и маркировкой приёмника RX204080EMF TUBE (175х105 мм) - 250 грн.
2. Стоимость набора для сборки приёмника RX204080EMF TUBE без учёта ламп и без ЭМФ (печатная плата, керамические панельки для ламп, разъёмы с ответными частями, все радиокомпоненты для платы, регулятор громкости, ручка регулятора громкости) - 775 грн.
С перечнем комплектующих набора для сборки можно ознакомиться здесь >>>
3. ЭМФ в состав набора не входит, если нужно укомплектовать набор фильтром, то комплектую б/у демонтированными рабочими фильтрами нижними или средними, на своё усмотрение, стоимость фильтра - 180 грн.
4. Стоимость нового круглого и толстого :) "нижнего" эектромеханического фильтра ЭМФ-500-3Н - 300 грн.
5. Стоимость комплекта новых с хранения радиоламп 6Ф12П - 3 шт., 6Ж2П-ЕВ - 1 шт. - 150 грн.

6. Стоимость сетевого трансформатора (71 Вт: (0-220В-230 В) / (0-60-80 В х 0,2 А; 150 В х 0,2 А; 6,3 В - 0 - 6,3 В х 2 А), размерами 90 х 45 мм) - 700 грн. (к сожалению трансформаторов ТАН у меня нет, они дешевле, но увы)
7. Стоимость КПЕ 2х(12-495 пФ) - 100 грн.
8. Стоимость выходного звукового Б/У трансформатора от лампового радиоприёмника - 140 грн.
9. Стоимость платы с маской и маркировкой "S" метра (52х15 мм) - 15 грн.
10. Стоимость набочика :) для сборки платы "S" метра - 30 грн.
11. Стоимость набора для сборки платы стабилизированного блока питания приёмника - 300 грн.
Вся информация по блоку питания у меня на сайте здесь >>>
12. Электронно-световой индикатор 6Е5С (новые с хранения) - 160 грн.
13.
Панель ламповая (8-конт. ) под печатную плату и под шасси (для 6Е5С) - 44 грн. /шт.
14.
Панель ламповая (9-конт. ) под печатную плату - 36 грн. /шт.

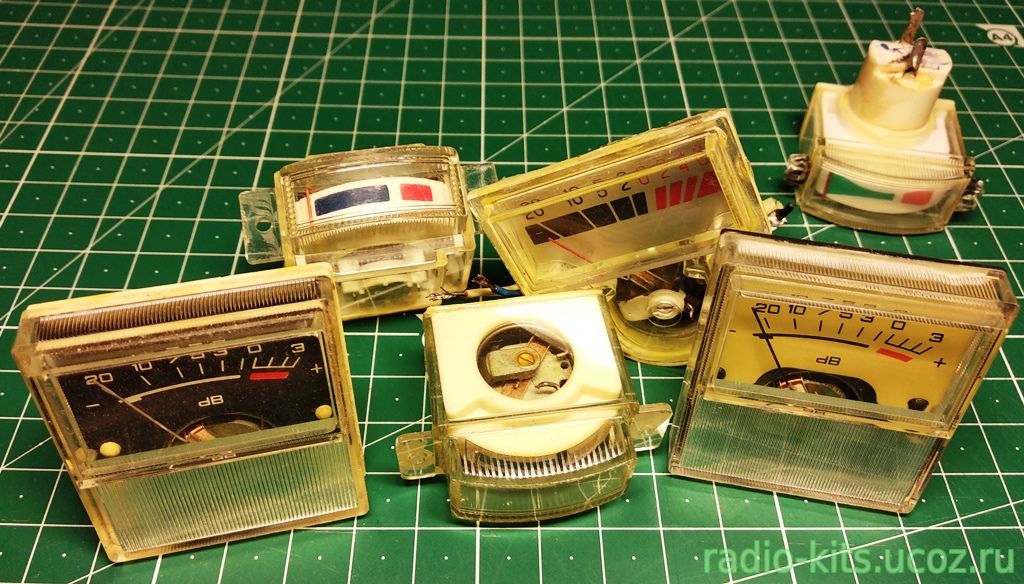

15. Индикатор стрелочный (б/у, демонтаж из магнитофонов) - 50 грн.

Немного видео первого включения :)

НЕБОЛЬШИЕ КОРРЕКТИРОВКИ :) В ходе активных испытаний приемника был сделано несколько небольших, но полезных доработок схемы приемника:

1. Один из коллег, собравших приемник из набора, написал, что после нескольких дней прослушивания временами стало проявляться самовозбуждение приемника. Мой тестовый экземпляр работает без проблем, поэтому автору пришлось немало попотеть, чтобы добиться этого явления . Оказалось, что при достаточно длинных (40-50 см) проводах подключения выходного трансформатора и при их определённом положении образовывался паразитный контур (на основе этой суррогатной длинной линии) и возбуждалась на СВЧ анодная цепь пентода VL3.2. Для устранения этого был введён плёночный конденсатор С70, который одним выводом монтируется на плате в заземлённое отверстие маркированное как С60, а другим припаивается к выводу С63 (см. фото в инструкции по монтажу и настройке).
2. Большие уровни (до 20 В) переменного напряжения на контурных элементах обоих гетеродинов не способствуют получению хорошей стабильности частоты, поэтому после некоторых экспериментов было решено выполнить цепи стабилизации амплитуды гетеродинов (гридлик) на кремниевых диодах. В результате не только понизилось в 2-3 раза напряжение на контурах, повысилась надёжность работы и стабильность частоты гетеродинов, но и почти в 5 раз!!! увеличилось усиление детектора, так что пришлось излишки усиления «гасить» резисторами R21,R25, уменьшив их сопротивление до 2 кОм, дабы общее усиление приемника и его уровень собственных шумов вернуть к исходным значениям. Припаиваются вновь введённые диоды VD4,VD5 и VD6 поверх, соответственно, резисторов R5 и R15 (см. фото в инструкции по монтажу и настройке). Заменить импортные 1N4148 можно отечественными малоёмкостными КД522,КД521,КД510 и т.п. Все описанные выше изменения отражены в принципиальной схеме версии 3.0 и приведён в соответствие состав деталей в наборе.
Примечания:
Схема подключения двухвходовой ЦШ "A16-PLL" совпадает с показанной на общей схеме приемника, с двумя отличиями:
1. Первый вход подключается к ГПД (разъём FM) через дополнительный гасящий резистор 4,7 кОм.
2. Для оптимальной работы ЦАПЧ ЦШ A16-PLL ёмкость С2 увеличина до 30 пФ.






Заказы можно оформлять через форму обратной связи или по телефону указанному в разделе контакты, доставка и оплата

Всем мирного неба, удачи, добра, 73!
