NEW!             "Частотомер/цифровая шкала 0,1-2400 МГц"

Частотомер/цифровая шкала 0,1-2400 MHz PLJ-8LED-H-RF
Это 8-разрядный компактный одноплатный частотомер/цифровая шкала, выполненный на основе микропроцессора PIC16F648A (Microchip), обладает высокой чувствительностью и позволяет измерить частоту сигнала от 0,1 до 2400 МГц. Высокую точность и стабильность измерений обеспечивает применение в качестве эталона образцовой частоты высокостабильного температурно-компенсированного кварцевого генератора (2,5ppm VC-TCXO).
Предусмотрена возможность ввода ПЧ и простого переключения по внешнему сигналу режима учёта (плюс/минус) ПЧ. Диапазон установки ПЧ 0 ~ 99,9999 МГц с дискретностью 100 Гц. Имеет встроенные 2 канала измерения: для низкочастоного (менее 60 Мгц) и высокочастотного ( более 30 Мгц) входного сигнала, переключаемые автоматически либо вручную из меню – на усмотрение пользователя.
Комфортность пользования обеспечивают большие цифры 0,56-дюймовых цифровых индикаторов, автоматическое гашение незначащего ноля и восемь ступеней регулировки яркости (заводская настройка яркости - 4).
Хорошо продуманный алгоритм программирования всех режимов всего двумя кнопками обеспечивает простоту и удобство в эксплуатации. Все настройки сохраняются автоматически.

Основные параметры:
Рабочее напряжение: DC 6,5-12В (оптимально 7-8В)
Потребляемый ток: 180 мА (макс)
Диапазон измерений: 0,1 МГц ~ 2400 МГц
Дискретность отсчёта: 1,10 и 100 Гц при установке времени измерения 1, 0,1 и 0,01 сек соотвественно (с подключенным ВЧ делителем дискретность соответственно 64, 640 и 6400 Гц).
Высокая чувствительность – на частотах менее 60 Мгц не хуже 60 мВ
Высокое входное сопротивление
Размер цифры: 14 мм (0,56”)
Цвет свечения - красный
Размер: 125.5 мм × 25.5 мм × 21.5 мм
RF IN (вход): HX2.54-2P гнездо
ICSP (программный интерфейс): 2.54-6P Pin
DC IN (Интерфейс питания): HX2.54-2P гнездо

Стоимость частотомера/цифровой шкалы PLJ-8LED-H-RF (красный цвет индикаторов): 470 грн.




Измерительная техника из Донецка и Макеевки




NEW!             "Макеевский измритель LCF"

"Макеевский измеритель LCF" - универсальный прибор для измерения индуктивности, емкости, частоты "LCF METR". Измерение индуктивностей от 0,01 мкГн до 2 Гн, емкостей от 0,1 пФ до 10000 мкФ, частоты от 1 Гц до 50 мГц с точностью 1 Гц. ЖК индикатор 8 знаков высота цифры 10 мм, напряжение питания 5 В, потребляемый ток 50 мА.





Инструкция по эксплуатации и схема подключения здесь >>>

Стоимость измерителя LCF: 435 грн.




NEW! Цифровая шкала "МАКЕЕВСКАЯ" с тремя входами для радиолюбительских трансиверов

Цифровая шкала с ЦАПЧ предназначена для работы в трансиверах в качестве цифровой шкалы (ЦШ) с одним входом или ЦШ с тремя входами, а также может использоваться в качестве частотомера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Входная частота на любом из 3-х входов - 70 МГц

2. Разрешающая способность - 100 Гц

3. Количество разрядов индикации частоты - 6 (шесть)

4. Диапазон входных напряжений на любом из 3-х входов - 30 мВ...3,0 В

5. Время измерения - 0,1 секунды

6. Индикация - статическая

7. Напряжение питания - 5 Вольт постоянного тока

8. Максимальный потребляемый ток - 200 мА

9. Габаритные размеры платы процессора - 95х42х6 мм, платы индикатора - 95х22х12 мм

Инструкция по эксплуатации и схема подключения шкалы здесь >>>

Стоимость цифровой шкалы: 435 грн.




Ампервольтметры - два в одном с дополнительной функцией измерения мощности для блоков питания, зарядных устройств и пр. Расширен диапазон измерения токов до 20 А - со встроенным шунтом! Несколько вариантов исполнения, отдельный вход питания, автоматическое переключение разрешающей способности

ВАВПТ2-036-h - ампервольтметр с цифрами высотой 9 мм - 295 грн.
ВАВПТ2-056-v - ампервольтметр с цифрами высотой 14 мм - 320 грн.
ВАВПТ2-028-v-f - ампервольтметр в рамке с цифрами высотой 7 мм - 335 грн.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питания прибора  . . . . . . . . . . . . 7,5-30V DC или 8-20V AC
Потребляемый ток . . . . . . . . . . . . . . . . . . . 30 мА
Диапазон измеряемого напряжения . . . . . . . . .  0,00-9,99V / 10-99,9V
Входное сопротивление вольтметра . . . . . . . . . 210 кОм
Диапазон измеряемого тока . . . . . . . . . . . . .  0,00-9,99А / 10,0-20,0А
Более подробная информация о приборе и схемы подключение лежат здесь >>>





Амперметры и вольтметры щитового исполнения

ВПТ-056-f и АПТ-056-f с цифрами высотой 14,2 мм, установочные размеры по рамке 45,2х26 мм

Вольтметр постоянного тока ВПТ-056-f с диапазоном измеряемых значений 0,0-99,9 Вольт (напряжение питания 7,5-25 В, погрешность измерения ±0,1 В, потребляемый ток < 20 мА):

Стоимость вольтметра: 195 грн.

Амперметр постоянного тока АПТ-056-f с диапазоном измеряемых значений 0-10 Ампер (напряжение питания 7,5-28 В постоянного тока или 8-19 В переменного тока, разрешающая способность 0,01 А, потребляемый ток < 20 мА):

Стоимость амперметра: 220 грн.

Амперметр постоянного тока АПТ-056-40-f (с внешним шунтом) для измерения токов до 40А

Стоимость амперметра: 310 грн.








ВПТ-036-f и АПТ-036-f с цифрами высотой 9,2 мм, установочные размеры по рамке 30,5х21 мм

Вольтметр постоянного тока ВПТ-036-f с диапазоном измеряемых значений 0,0-99,9 Вольт (напряжение питания 7,5-25 В, погрешность измерения ±0,1 В, потребляемый ток < 20 мА):

Стоимость вольтметра: 172 грн.

Амперметр постоянного тока АПТ-036-f с диапазоном измеряемых значений 0-10 Ампер (напряжение питания 7,5-28 В постоянного тока или 8-19 В переменного тока, разрешающая способность 0,01 А, потребляемый ток < 20 мА):

Стоимость амперметра: 207 грн.

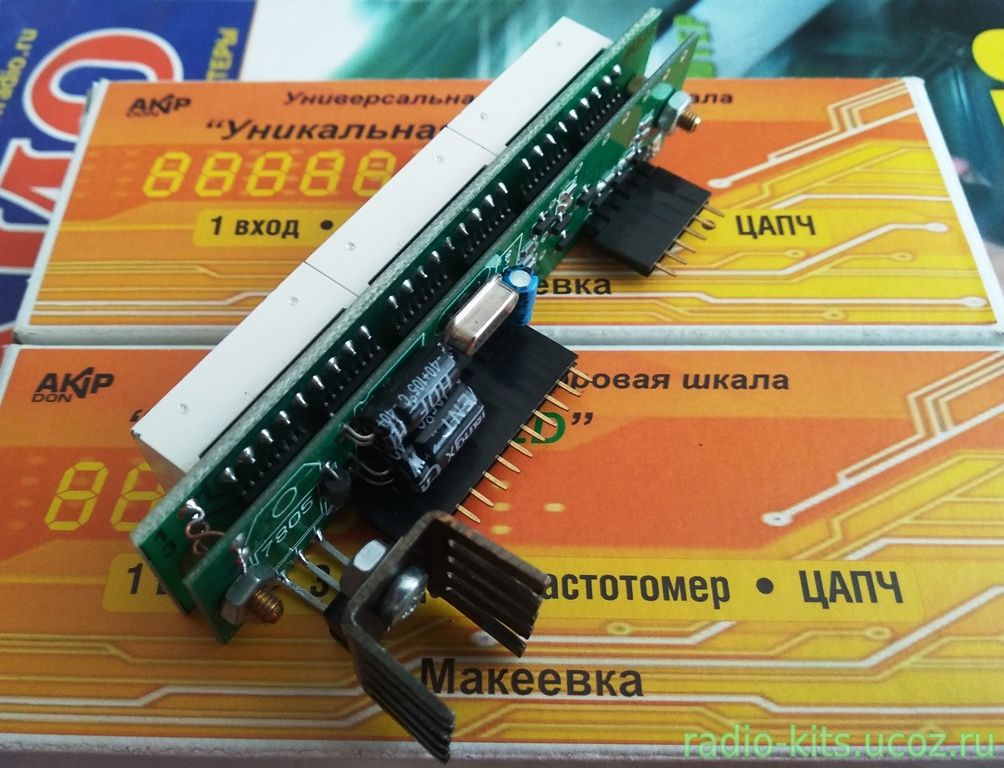

Универсальная цифровая шкала с тремя входами для радиолюбительских трансиверов "Уникальная LED" - "МАКЕЕВСКАЯ" LED

Универсальная цифровая шкала с ЦАПЧ предназначена для работы в трансиверах в качестве цифровой шкалы (ЦШ) с одним входом или ЦШ с тремя входами, а также может использоваться в качестве частотомера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Входная частота на любом из 3-х входов - 50 МГц

2. Разрешающая способность - 100 Гц

3. Количество разрядов индикации частоты - 6 (шесть)

4. Диапазон входных напряжений на любом из 3-х входов - 50 мВ...2,5 В

5. Время измерения 0,08 или 0,16 секунды

6. Индикация - статическая

7. Напряжение питания - 5 Вольт постоянного тока

8. Максимальный потребляемый ток - 200 мА

9. Габаритные размеры платы процессора - 70х35х6 мм, платы индикатора - 95х21х12 мм

Инструкция по эксплуатации и схема подключения шкалы здесь >>>

Стоимость цифровой шкалы: 400 грн.




Универсальная цифровая шкала с тремя входами для радиолюбительских трансиверов "Уникальная LED" - "МАКЕЕВСКАЯ" LCD

Универсальная цифровая шкала с ЦАПЧ предназначена для работы в трансиверах в качестве цифровой шкалы (ЦШ) с одним входом или ЦШ с тремя входами, а также может использоваться в качестве частотомера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Входная частота на любом из 3-х входов - 50 МГц

2. Разрешающая способность - 100 Гц

3. Количество разрядов индикации частоты - 6 (шесть)

4. Диапазон входных напряжений на любом из 3-х входов - 50 мВ...2,5 В

5. Время измерения 0,08 или 0,16 секунды

6. Индикация - статическая

7. Напряжение питания - 5 Вольт постоянного тока

8. Максимальный потребляемый ток - 18 мА

9. Габаритные размеры платы - 70х35х10 мм

Инструкция по эксплуатации и схема подключения шкалы здесь >>>

Стоимость цифровой шкалы: 380 грн.

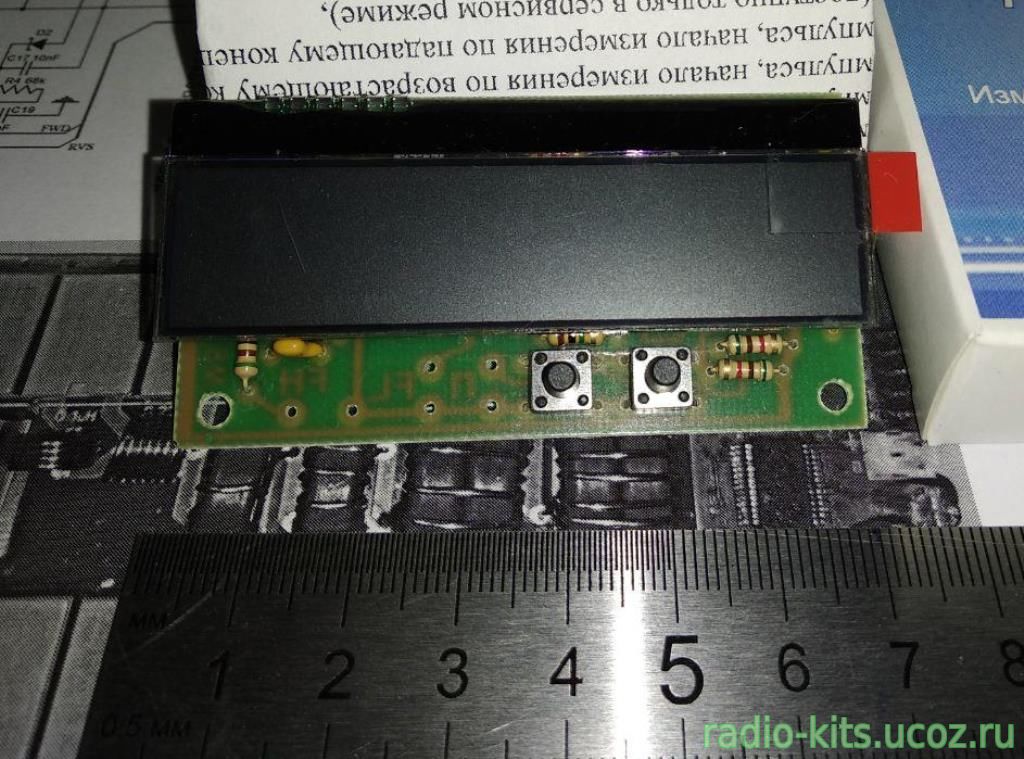

Частотомер для точного измерения частоты, периода и длительности импульсов с относительной погрешностью 0,00002% во всём диапазоне измеряемых частот 0,6 Гц - 1,3 ГГц. Может применяться в качестве одновходовой цифровой шкалы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Диапазон измеряемой частоты на входе FL - от 0,6 Гц до 50 МГц

2. Диапазон измеряемой частоты на входе FH - от 900 кГц до 1,3 ГГц

3. Измерение периода на входе П - от 3 мкс до 3,3 с

4. Измерение длительности импульса на входе П - от 3 мкс до 3,3 с

5. Количество разрядов индикации частоты - 8

6. Время измерения частоты переключаемое - 0,1 или 1 с

7. Допустимое напряжение на входе FL - от 20 мВ до 40 В

8. Допустимое напряжение на входе FH - от 5 мВ до 3 В

9. Допустимое напряжение на входе П - от 5 мВ до 100 В

10. Входное сопротивление FL - 1 МОм

11. Входное сопротивление FH - 550 Ом

12. Входное сопротивление П до 5 В - > 1 МОм, более 5 В - 5,1 кОм

13. Максимальный потребляемый ток - 280 мА

14. Габаритные размеры основной платы - 70х35х8 мм

15. Габаритные размеры платы индикации - 117х22х11 мм

Инструкция по эксплуатации и схема подключения частотомера здесь >>>

Стоимость частотомера: 560 грн.




Для заказа обращайтесь через форму обратной связи >>> или по телефону указанному здесь >>>

Условия доставки и оплаты приведены здесь >>>

Всем удачи, мира, добра! 73!
