Плата фильтров низкой частоты (ФНЧ) 160/80/40 м и 40/80/20 м, измерителя КСВ с выходом автоматической регулировки уровня (ALC) для TRX "RadioN"

     Плата фильтров разработана для совместного использования с платой реверсивного тракта разработанного Сергеем Эдуардовичем Беленецким (US5MSQ). Подробное описание конструкции выложено на сайте автора здесь http://us5msq.com.ua Кроме того, там Вы сможете найти информацию по другим его конструкциям, задать вопросы на форуме, а также приобрести наборы для сборки.  Данная конструкция опубликована с любезного разрешения автора и, надеюсь, заинтересует радиолюбителей.
Данная конструкция была опубликована в брошюре "РАДИОЕЖЕГОДНИК 2012'4" Конструкции Сергея Беленецкого. Фрагмент данного издания с описанием конструкции реверсивного тракта можно увидеть здесь >>>

     Для фильтрации гармоник на выходе усилителя мощности трансивера на базе реверсивного тракта "RadioN" применяются три двухзвенных фильтра нижних частот (ФНЧ), по конструкции аналогичные применённым в трансивере "Дружба-М". В ФНЧ применены современные малогабаритные многослойные керамические конденсаторы, которые для увеличения допустимой реактивной мощности включены попарно, в результате этот ФНЧ надёжно работает при входной мощности до 15-20 Вт.
Коммутация диапазонов осуществляется при помощи малогабаритных реле (К1-К4) типа HK4100F аналогично применённой на платах ПДФ и ГПД: по умолчанию включено звено ФНЧ диапазона 40 м, а ФНЧ диапазонов 80 и 160 м подключаются при подаче напряжения +12…+14 В на соответствующие контакты разъёма на печатной плате. Кроме того, на плате предусмотрены измеритель выходной мощности и КСВ-метр, а также выход ALC для автоматической регулировки мощности передатчика.
     В исходном, показанном на схеме, положении контактов реле К5 в режиме передачи выходное напряжение передатчика выпрямляется диодом VD2 и подаётся на две ветви:
- измерение выходной мощности: через нагрузочный резистор R6 и токовое зеркало VT2VT3 подаётся на микроамперметр S-метра. Калибруется измеритель выходной мощности подстройкой R6 при подаче на нагрузку 50 Ом номинальной мощности 10 Вт (22 Вэфф);
- автоматической регулировки мощности передатчика: через пороговый стабилитрон VD1 и R2R1 на регулирующий полевой транзистор VT1, сток которого подключается к цепи регулировки сигнала передачи, например с движку подстроечного резистора R11 основной платы. Калибруется цепь ALC т.о.: при подаче на нагрузку 50 Ом мощности 12-15 Вт (25-27 Вэфф) подстройкой R1 добиваемся уменьшения выходной мощности до 10 Вт (22 Вэфф).
При подаче напряжения +12…+14 В на реле К5 (HK19F) включается режим измерения КСВ и настройки антенной цепи: контакты К5.1 подключают КСВ-метр на основе резистивного моста R3R4R5, а контакты К5.2, включённые параллельно контактам телеграфного ключа, включают телеграфный гетеродин. Затем переводим трансивер в режим передачи и подстройкой внешнего согласующего устройства добиваемся минимальных показаний микроамперметра.
     Преимущество КСВ-метра на основе резистивного моста над классическими кроме простоты реализации в том, что любых аварийных ситуациях при настройке антенной цепи (вплоть до обрыва или короткого замыкания), что отнюдь не редкость при подключении случайных антенн, КСВ на выходе транзисторного УМа не превысит 2, т.е. УМ остаётся надёжно защищённым. Резисторы R3,R4 и R5 могут сильно нагреваться, посему их следует, фигурно выгнув выводы (как на фото), монтировать над платой на высоте 5-7 мм.

Изменяя количества витков индуктивностей и ёмкости конденсаторов можно, как мы это делали с ДПФ и ГПД, получить ФНЧ для любого другого радиолюбительского диапазона. При необходимости задавайте вопросы.
    Монтаж фильтров нижних частот выполняется на односторонней печатной плате размерами 100х61 мм с маской и маркировкой.
   Для изготовления ФНЧ применяются половинки (чашечки) от сердечников СБ-12А, которые используются как кольцо без всяких переделок. Намоточные данные катушек индуктивности приведены на принципиальных схемах здесь для диапазонов 160/80/40 м и здесь для 40/80/20 м. В ФНЧ применены многослойные керамические конденсаторы. Кроме того платой предусмотрены измеритель КСВ и выход ALC для автоматической регулировки мощности передатчика.

Схема электрическая принципиальная ФНЧ 160/80/40 м:

АЧХ ФНЧ снятая при помощи анализатора NWT-7:

Схема электрическая принципиальная ФНЧ 40/80/20 м:

Стоимость печатной платы (размеры платы 100х61 мм): 85 грн.

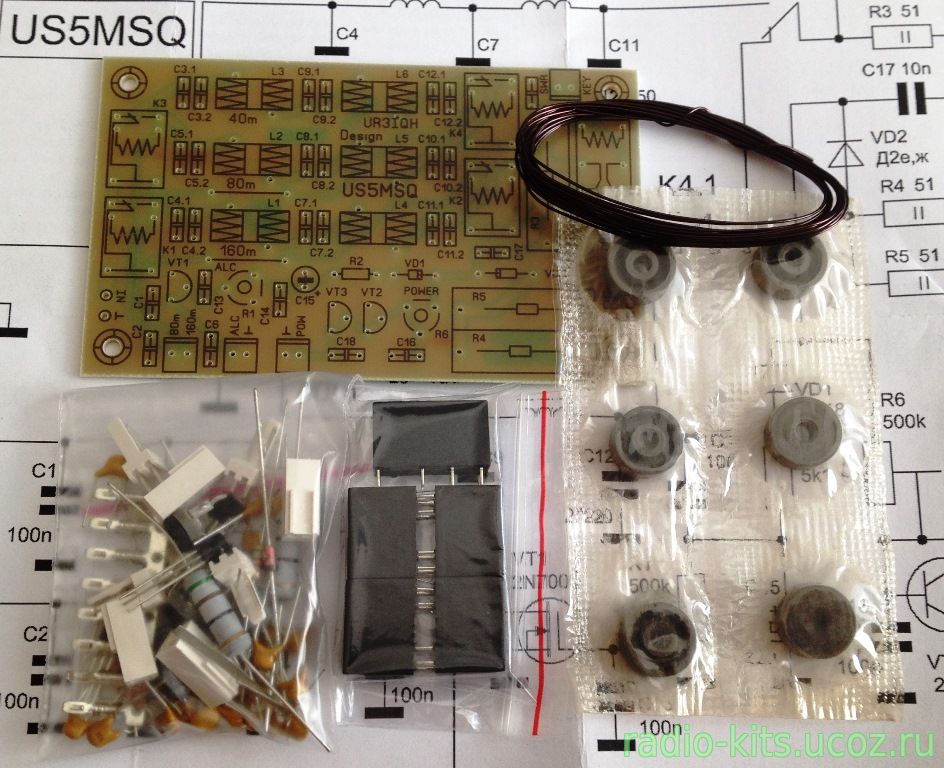

Стоимость набора для сборки ФНЧ: 325 грн.

Стоимость собранной и проверенной платы ФНЧ: 385 грн.




Для покупки наборов обращайтесь сюда >>> (обратите внимание, что в окошке "Код безопасности" необходимо ввести числовой результат указанной арифметической операции) или сюда >>>

Всем удачи, мирного неба, добра, 73!
