Автоматический антенный тюнер ATU-100 MINI 5х5

Набор предназначен для самостоятельной сборки простого малогабаритного автоматического антенного тюнера ATU-100 MINI 5x5 разработанного Дэвидом N7DDC, который благодаря своим небольшим габаритам и простоте может быть встроен в существующие конструкции с выходной мощностью до 100 Ватт. Ознакомиться с этой и многими другими не менее интересными конструкциями можно на сайте Дэвида www.sdr-deluxe.com
Размеры печатной платы 100х62 мм. На ней установлены микропроцессор PIC16F1938 , пять индуктивностей, пять высоковольтных конденсаторов, реле для их переключения, транзисторы управления реле и схема измерения прямой и обратной мощности типа "тандем-матч". Используется обычная "Г-образная" схема согласования. Конструкция тюнера проста и технологична, собранное без ошибок устройство запускается сразу, не требует сложной настройки или специальной калибровки.


Для старта процесса согласования достаточно нажать на кнопку, подключенную к соответствующему разъему или замкнуть вывод с помощью транзистора, если есть возможность управлять тюнером из трансивера. Уникальный умный алгоритм, используемый в устройстве позволяет в большинстве случаев произвести настройку за 0.1 - 0.5 секунд, а максимальное время, потраченное на поиск наилучшей комбинации, не превышает двух секунд. Таким образом, нет необходимости в каких-то дополнительных мерах для ускорения работы, что обуславливает предельную простоту и надежность устройства.
Тюнер можно использовать и как внешнее устройство в отдельном корпусе, в том числе удаленно для настройки непосредственно у антенны.
Устройство позволяет подключать к разъему для программирования процессора стандартный двухстрочный дисплей с шиной управления I2C , на котором отображается наиболее важная информация (выходная мощность, КСВ и установленные в процессе согласования номиналы емкости и индуктивности). Предусмотрен вариант упрощенной трёхуровневой светодиодной индикации результата согласования антенны (КСВ<1.1, КСВ<1.5 и КСВ>1.5). Это может быть полезным при использовании тюнера в составе самодельного усилителя или для контроля тюнера, расположенного удаленно.

Начал сборку :)

Основные характеристики автотюнера ATU-100 MINI:
Диапазон допустимых питающих напряжений: 10 - 15 Вольт постоянного тока
Максимальный ток потребления : 300 мА
Максимальная рабочая проходная мощность: 100 Ватт
Максимально возможная измеренная мощность: 150 Ватт
Минимальная мощность, необходимая для начала настройки: 1 Ватт
Минимально возможная измеренная мощность: 0,1 Ватт
Шаг измерения при мощности до 10 Ватт: 0,1 Ватт
Шаг измерения при мощности выше 10 Ватт : 1 Ватт
Точность измерения мощности : 10%
Максимальная установленная индуктивность: 4 мкГн
Минимальный шаг установки индуктивности: 0,1 мкГн
Максимальная установленная емкость: 400 пФ
Минимальный шаг установки емкости: 10 пФ

Как видно из характеристик, сравнительно небольшие устанавливаемые индуктивность и емкость обуславливают некий компромисс. Данный тюнер не сможет согласовывать большие рассогласования на частотах ниже 7 МГц, для этого придется использовать широкополосные трансформаторы для приведения сопротивления в более или менее близкое к 50 Ом значение, после чего тюнер донастроит рассогласование в небольших пределах. От 7 МГц и выше он способен согласовать практически любую «верёвку». Схема тюнера приведена здесь >>> и на рисунке ниже:



В версии прошивки 2.2 алгоритм работы которой заметно эффективнее алгоритма предыдущих версий как в ручном, так и автоматическом режиме. Так к примеру даже на 3,6 МГц нагрузку в 100 Ом (КСВ=2) приводит практически к 1, в то время как с предыдущими версиями лишь немного уменьшал КСВ примерно до 1,5. Всё также реализована возможность производить настройку при любом типе выходного сигнала трансивера, теперь не нужно подавать именно непрерывную несущую от трансивера для настройки. Можно «алёкать» в микрофон, дуть в него, давать серию точек или тире или же просто работать как обычно, тюнер будет ждать подходящего сигнала и будет производить настройку по мере его поступления. То если у вас нет возможности подключиться к трансиверу, чтобы он по запросу выдавал несущую (привет владельцам Yaesu), теперь это совершенно не проблема. Можно и не подключаться. Чтобы этот режим нормально работал в SSB пришлось, поднять порог минимальной мощности для настройки до 5 Ватт.
В виду того, что в прошивке 2.1 актуальны 3 кнопки управления - кроме основной кнопки "TUNE" (она же при коротком нажатии кнопка сброса RESET) теперь добавлены ещё две кнопки которые можно вынести на переднюю панель, это кнопка "AUTO" (режим автоматической настройки тюнера) и "BYPASS" (Обход).

Подключение светодиодов упрощенной трёхуровневой светодиодной индикации результата согласования антенны (КСВ<1.1, КСВ<1.5 и КСВ>1.5) и дополнительных кнопок нужно производить по приведённой ниже схеме >>>. На плате эти контакты не выведены, т.е. подпаиваться нужно будет непосредственно на выводы микропроцессора тонкими гибкими проводами МГТФ (входят в состав набора). Блокировочные конденсаторы кнопок С1, С2 типоразмера 1206 лучше всего припаять снизу платы непосредственно к выводам микропроцессора.

Небольшое видео работы тюнера 5х5

В данном видео от автора демонстрируется возможности автотюнера, в т.ч. и в ситуациях, где настройка уже невозможна от автора конструкции:


Ссылка на авторскую статью >>>
Обсуждение конструкции на форуме >>>

В комплекте набора (см. перечень ниже) для самостоятельной сборки есть качественная двухслойная печатная плата с металлизацией отверстий, маской и маркировкой и все радиокомпоненты, устанавливаемые на неё: «прошитый» микропроцессор PIC16F1938-I/SP с цанговой панелькой DIP28 под него (версия прошивки 3.0), резисторы, конденсаторы, диоды, транзисторы, ферритовые кольца и бинокулярный сердечник, обмоточные провода, разъёмы, реле. Печатная плата рассчитана на установки малогабаритных угловых разъёмов SMA, в некоторых случаях может оказаться удобнее сразу установить стандартные UHF антенные разъемы ВЧ (UHF) SO239 (PL259), гнездо на корпус или угловой SMA для пайки на плату – при заказе набора можно выбрать желаемый тип антенных разъёмов, цена останется неизменной. Также можно выбрать (заказать) цвет индикатора ЖКИ: серые знаки на жёлто-зелёном фоне или белые знаки на синем фоне.




Набор тюнера 5х5 предлагается в нескольких вариантах комплектации:
1. Двухсторонняя печатная плата с металлизацией отверстий, маской и маркировкой (100х62 мм) - 140 грн.
2. Двухсторонняя печатная плата с металлизацией отверстий, маской и маркировкой + полный комплект деталей (включая ЖКИ 1602 PCF8574 IIC/I2C с подсветкой), устанавливаемых на неё - 1020 грн.
3. Собранная и проверенная плата тюнера с ЖКИ 1602 PCF8574 IIC/I2C с подсветкой – 1400 грн.
Краткое описание тюнера прилагается.
4. При заказе с OLED дисплеем удорожание - 100 грн.

По умолчанию набор укомплектован: разъёмами SMA для монтажа в плату, 2х16 ЖКИ дисплеем с серыми знаками и желто-зелёной подсветкой.

При необходимости можно заказать переходники:
SMA/BNC50 грн./шт.

SMA/SO239 - 80 грн./шт.

Состав набора для сборки тюнера можно увидеть здесь >>>

Краткое описание устройства от автора конструкции (для прошивки 3.0) здесь >>>

Актуальная версия прошивки 3.0

При заказе автоматического антенного тюнера просьба указывать:
1.Желаемый тип антенных разъёмов: SMA, BNC или SO239 (PL259)
2. Желаемый индикатор: ЖКИ дисплей с серыми знаками на жёлто-зелёном фоне или белыми знаками на синем фоне.
3. OLED дисплей с белыми/синими знаками прямоугольный (индикация в две строки) или квадратный (индикация в четыре строки).




Подключение дисплея к плате тюнера:

Обратите пожалуйста внимание! Контрастность изображения ЖКИ дисплея можно отрегулировать самостоятельно. Для этого на плате адаптера I2C установлен подстроечный резистор (на фото квадратный синего цвета). Для уменьшения энергопотребления, например в полевых условиях, подсветку дисплея можно отключить - снять джампер на плате адаптера. Как вариант, включение/отключение подсветки можно организовать с помощью тумблера, при этом достаточно подключить его к штыревым контактам на плат адаптера I2C вместо джампера :)

Подключение двухстрочных дисплеев 1602 с адаптером I2C выполняется 4-х жильным шлейфом. Контакты на плате тюнера соединяются с контактами на плате адаптера I2C в следующей комбинации (контакт платы тюнера - контакт платы переходника):

MCLR - не используется
VCC - VCC
GND - GND
DAT - SDA
CLK - SCL

БЕЛЫЙ OLED ДИСПЛЕЙ

СИНИЙ OLED ДИСПЛЕЙ



Подключение двухстрочных OLED дисплеев выполняется 4-х жильным шлейфом. Контакты на плате тюнера соединяются с контактами на плате дисплея в следующей комбинации (контакт платы тюнера - контакт платы дисплея):

MCLR - не используется
VCC - VCC
GND - GND
DAT - SDA
CLK - SCK

СИНЕ-ЖЁЛТЫЙ OLED КВАДРАТНЫЙ ДИСПЛЕЙ (ещё есть БЕЛЫЕ и СИНИЕ)

Подключение квадратных :) OLED дисплеев выполняется 4-х жильным шлейфом. Контакты на плате тюнера соединяются с контактами на плате дисплея в следующей комбинации (контакт платы тюнера - контакт платы дисплея):

MCLR - не используется
VCC - VCC
GND - GND
DAT - SDA
CLK - SCL




Автоматический антенный тюнер ATU-100 MINI 7х7

Набор предназначен для самостоятельной сборки простого малогабаритного автоматического антенного тюнера ATU-100 MINI 7x7 разработанного Дэвидом N7DDC, который благодаря своим небольшим габаритам и простоте может быть встроен в существующие конструкции с выходной мощностью до 100 Ватт.
Размеры печатной платы 120х62 мм. На ней установлены микропроцессор PIC16F1938, семь индуктивностей, семьь высоковольтных конденсаторов, реле для их переключения, транзисторы управления реле и схема измерения прямой и обратной мощности типа "тандем-матч". Используется обычная "Г-образная" схема согласования. Конструкция тюнера проста и технологична, собранное без ошибок устройство запускается сразу, не требует сложной настройки или специальной калибровки.

Всё сказанное выше касательно тюнера 5х5 справедливо для этого тюнера :)

Схема тюнера:

Небольшое видео работы тюнера 7х7

Набор тюнера 7х7 предлагается в нескольких вариантах комплектации:

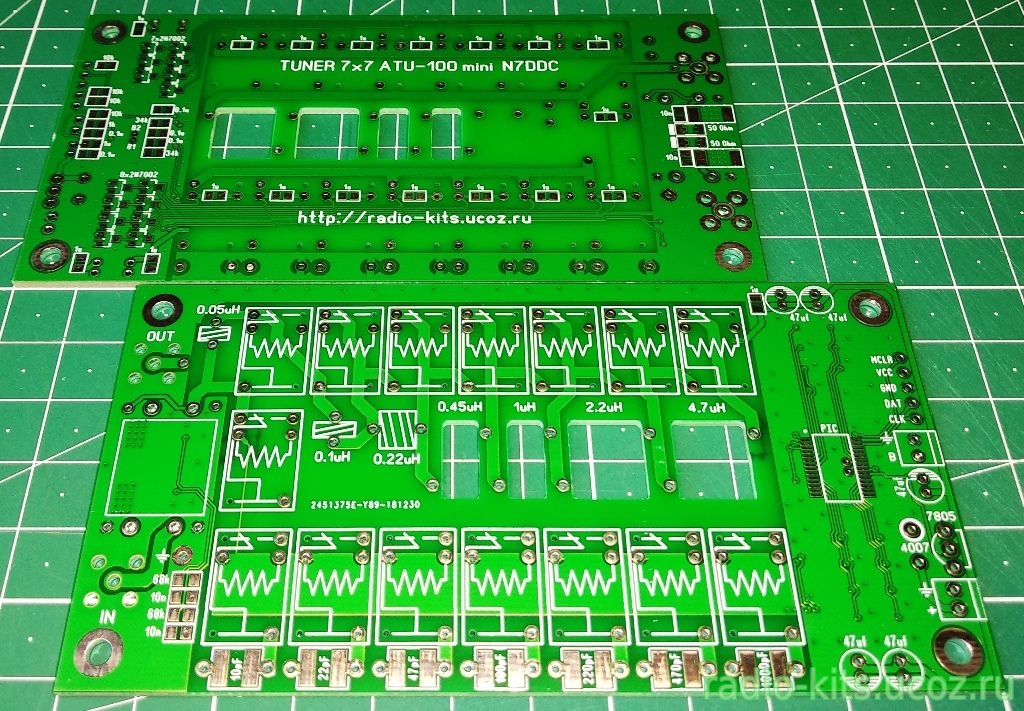

1. Двухсторонняя печатная плата с металлизацией отверстий, маской и маркировкой (120х62 мм) - 165 грн.
2. Двухсторонняя печатная плата с металлизацией отверстий, маской и маркировкой + полный комплект деталей (включая ЖКИ 1602 PCF8574 IIC/I2C с подсветкой), устанавливаемых на неё - 1150 грн.
3. Собранная и проверенная плата тюнера с ЖКИ 1602 PCF8574 IIC/I2C с подсветкой – 1550 грн.
Краткое описание тюнера прилагается.
4. При заказе с OLED дисплеем удорожание - 100 грн.

По умолчанию набор укомплектован: разъёмами SO для монтажа на панель, 2х16 ЖКИ дисплеем с серыми знаками и желто-зелёной подсветкой.

Состав набора для сборки тюнера ATU-100 ext 7x7 можно увидеть здесь >>>

Краткое описание устройства от автора конструкции (для прошивки 3.0) здесь >>>

Актуальная версия прошивки 3.0

При заказе автоматического антенного тюнера просьба указывать:
1.Желаемый тип антенных разъёмов: SMA, BNC или SO239 (PL259)
2. Желаемый индикатор: ЖКИ дисплей с серыми знаками на жёлто-зелёном фоне или белыми знаками на синем фоне.
3. OLED дисплей с белыми/синими знаками прямоугольный (индикация в две строки) или квадратный (индикация в четыре строки).




Наборы для сборки и собранные платы комплектую высоковольтными 1...2 кВ конденсаторами типоразмера 1206 с нулевым ТКЕ - диэлектрик NP0.
Эти конденсаторы прошли проверку под нагрузкой, так сказать :) Проверка трёх вариантов конденсаторов сделана по моей просьбе Карпелянским Володей (R2AJI). Видео лабораторной работы выложена у него на канале HAM Radio Channel, вот это видео:




Заказы можно оформлять через форму обратной связи или по телефону указанному в разделе контакты, доставка и оплата

Всем мирного неба, удачи, добра, 73!
