Стабилизаторы напряжений экранной и управляющей сеток, эффективных быстродействующих защит и автоматики современных ламповых усилителей мощности на ТЕТРОДАХ (для ТРИОДОВ смотрим здесь)

Платы стабилизаторов напряжений экранной и управляющей сеток, защит и автоматики по схемам радиолюбителя G3SEK http://www.ifwtech.co.uk/g3sek/boards/tetrode/tetrode-manual.pdf для современных КВ усилителей мощности на тетродах ГС-15Б, ГУ-74Б, ГУ-91Б, ГС-23Б, ГУ-84Б и др.

ПЕРЕВОД вышеуказанного ОПИСАНИЯ ПО РАСЧЁТУ ОСНОВНЫХ КОМПОНЕНТОВ СТАБИЛИЗАТОРОВ и ТРАНСФОРМАТОРА, СБОРКЕ и НАСТРОЙКЕ плат Tetrode Boards полностью выполнен и доступен для скачивания. Распечатка описания прилагается к чистым платам, наборам для сборки, собранным и проверенным платам защиты. К сожалению схемы там получились не сильно высокого качества, но их можно увидеть в оригинале статьи.

Для чего нужны эти платы? На этот вопрос можно найти ответ в статье "Питание и защита современных тетродов" (Перевод статей G3SEK, выложенных на сайте http://www.ifwtech.co.uk/g3sek/) В. Беседина (UA9LAQ) текст статьи доступен по ссылке. А можно просто поинтересоваться на радиорынке сколько стоит, наример, самая "ходовая" и мною любимая ;-) лампа ГУ-74Б!


Схемой предусматриваются:

  • современный стабилизатор напряжения экранной сетки с устанавливаемым выходным напряжением и отличными динамическими характеристиками с эффективной быстродействующей защитой по току;
  • современный стабилизатор напряжения смещения с эффективной быстродействующей защитой по току управляющей сетки с возможностью переключения режимов работы лампы CW/SSB (при необходимости) путем изменения напряжения смещения лампы;
  • схема выдачи напряжения ALC (Automatic Level Control) для трансивера в диапазоне от 0 до -12В при появлении тока управляющей сетки от 0 до 3 мА (при «перекачке» лампы) с регулируемым значением максимального напряжения от 0 до необходимого значения;
  • таймер задержки подачи анодного напряжения с блокировкой включения реле усилителя на передачу во избежание выхода из строя лампы (порядка 3 минут);
  • схема задержки включения/отключения реле на входе усилителя и антенного реле с возможностью выбора их напряжения питания 12В или 24В от встроенного стабилизатора или выпрямителя соответственно;
  • возможность подключения внешнего концевого выключателя крышки высоковольтного отсека для отключения реле подачи анодного напряжения и блокировки  включения реле усилителя на передачу или другого сигнала запрещающего работу усилителя на передачу;
  • шунты для подключения измерительных приборов токов управляющей и экранной сеток;
  • подключение светодиода для индикации аварийного режима – в нормальном режиме работы светодиод слегка светится, сигнализируя об исправности цепи отключения;
  • подключение кнопки сброса аварийного режима.

Для полного счастья не хватает реле задержки отключения вентилятора, но этот вопрос легко решаем при помощи цементного резистора мощностью 10 Вт сопротивлением 10 кОм и обыкновенного нормально-разомкнутого биметаллического термостата, скажем, типа KSD на температуру 55-60°С. Термостат крепится к резистору через теплопроводящую пасту, а его контакт шунтирует контакт реле или выключателя включения вентилятора. Сам резистор подключается параллельно основным цепям питания усилителя напряжением 220В/50Гц. Внешний вид термостата приведен ниже на фото:

Такие есть в наличии, стоимость термостата - 30 грн.

Можно использовать очень простую схему приведенную здесь >>> На сайте Гончаренко Игоря Викторовича с позывным DL2KQ есть очень много полезной информации, как мне показалось, касательно конструкций антенн, усилителей, программ для радиолюбителей и пр. Вот несколько полезных ссылок полезных строителям КВ усилителей: калькулятор для расчёта П-контура, статья о паразитных резонансах в катушке П-контура, статья посвящённая конструкции анодного дросселя.

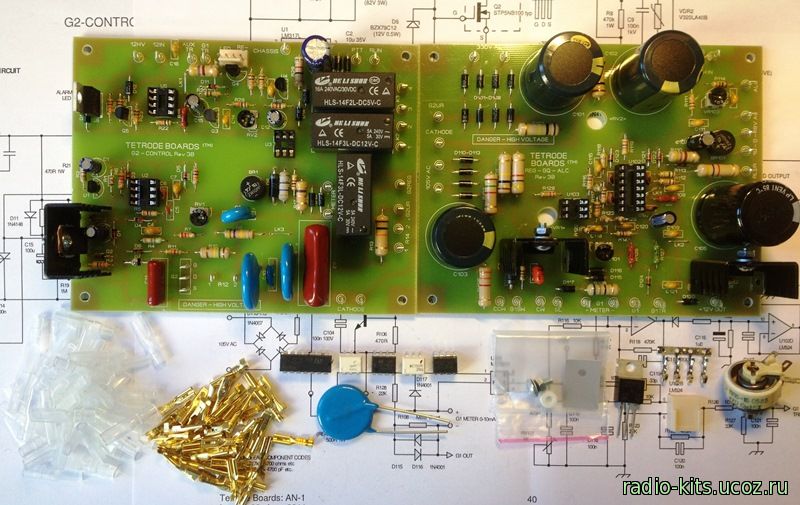

В набор для сборки стабилизаторов, защит и автоматики входят:

  • схемы электрические принципиальные с рисунками размещения элементов и схемой внешних подключений;
  • две печатные платы с зелёной маской и маркировкой элементов;
  • для установки на платах: набор конденсаторов; набор постоянных резисторов от 0,25 до 2 Вт; набор из диодов, варисторов, стабилитронов, диодных мостов, подстроечных резисторов, панельки для микросхем и оптопар, микросхемы и оптопары, тиристор и транзисторы, четырёхштырьковый разъем с контактами под опрессовку для подключения проводов от светодиода и кнопки сброса, стабилизатор напряжения, три радиатора с крепежом для  стабилизатора и транзисторов;
  • транзистор Q2 с силиконовой прокладкой, изолирующей втулкой и крепежом для установки транзистора на радиаторе или корпусе усилителя;
  • керамический подстроечный резистор RV102 типа ППБ-1Б 470 Ом;
  • комплект посеребренных плоских штифтов для пайки в плату и подключения плоских клемм шириной 2,8 мм;
  • комплект плоских клемм шириной 2,8 мм с защитными силиконовыми чехлами под опрессовку проводов внешних подключений плат стабилизаторов, защит и автоматики.

В комплект набора не входят измерительные приборы токов сеток, резисторы R12 и R14, устанавливаемые вне плат.


С небольшими уточнениями, связанными с требуемыми в каждом конкретном случае напряжениями и токами экранной сетки, платы могут быть использованы в любом существующем усилителе на тетроде (паре тетродов), с целью улучшения его характеристик и защиты от выхода из строя дорогостоящих ламп. Например, в настоящее время стоимость одной НОВОЙ лампы ГУ-74Б в среднем Х.З. грн. ~100$, а одной лампы ГУ-84Б в среднем Х.З. грн. ~320$. Таким образом, радиолюбителям есть над чем поразмыслить! Радиолюбители, берегите металлокерамические тетроды - их так мало осталось, а лишних денег на них ещё меньше!


Платы опробованы в усилителях собранных на металлокерамических тетродах 2хГУ-74Б http://forum.ut2fw.com/viewtopic.php?f=4&t=51&start=135, ГУ-84Б http://radio-kits.ucoz.ru/photo/usilitel_1khgu_84b/5 и подтвердили высокую надёжность и эффективность. Даже при настройке усилителей ни одна лампа не была "убита"! Видео проверки усилителя на диапазоне 10м можно увидеть здесь:

Краткий обзор моих усилителей

Работа узла настройки КПЕ с приводом от шаговых электродвигателей усилителя ДОНБАСС-2500 полуавтомат

Что спрятано за передней панелью усилителя? Или как это работает! Дистанционное переключение диапазонов усилителя "ДОНБАСС-2500" от трансивера YAESU FT-950 - работа в полуавтоматическом режиме




Пример конструкции усилителя на двух ГУ-74Б и одной ГУ-84Б (полуавтомат) смотрите на фотографиях в разделе "ФОТОАЛЬБОМЫ" - есть в продаже один усилок на двух ГУ-74Б с анодным блоком питания!




Стоимость набора деталей с печатными платами для самостоятельной сборки: 1000 грн. состав набора здесь>>>

Стоимость двух печатных плат с маской и маркировкой: 170 грн.

Стоимость спаянных, проверенных и настроенных плат: 1250 грн.

Полное описание с указаниями по пошаговой настройке прилагается в распечатанном виде!

ДОСТУПНА ЭЛЕКТРОННАЯ ВЕРСИЯ ПОЛНОГО ОПИСАНИЯ НА РУССКОМ ЯЗЫКЕ!

КОМУ НУЖНО - СКАЧИВАЙТЕ ПОЖАЛУЙСТА!

<<< ДЛЯ ЗАКАЧКИ ЖМИТЕ СЮДА >>>

ХОТИТЕ ПРАВИЛЬНО ПОДОБРАТЬ РЕЗИСТОРЫ Rs, R12 и R14? ЖМИТЕ СЮДА!




ВНИМАНИЕ!

Латунные шестигранные стойки для установки плат одна над другой заказываются дополнительно. Стоимость комплекта из четырёх стоек длиной 35 мм и четырёх стоек 10 мм с четырьмя гайками, шайбами и винтами М3 - 50 грн.

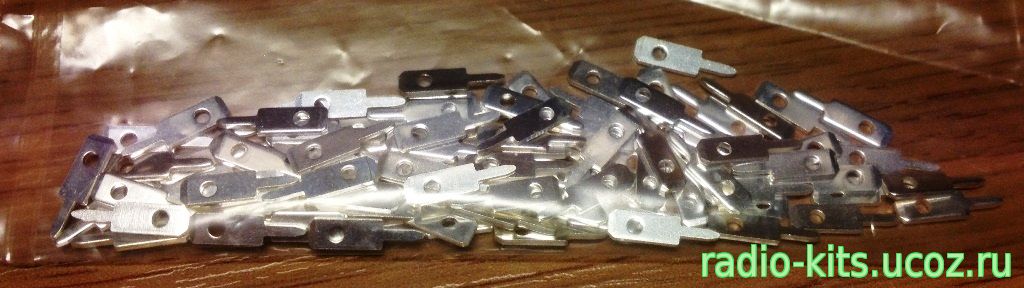

Отдельно к чистым печатным платам можно купить посеребренные контакты для пайки в плату (50 штук): 75 грн. (в состав набора они уже включены!)




Собрать самостоятельно "сердце усилителя" очень просто! Для этого необходимо заказать набор для изготовления плат защит и автоматики, и сделать следующее:

1) Впаять в платы посеребренные контакты для присоединения проводов внешних подключений

2) Впаять все постоянные резисторы

3) Впаять все диоды, стабилитроны и диодные мосты

4) Впаять конденсаторы, панельки под микросхемы и оптопары, реле, транзисторы, подстроечные резисторы - почти всё, что осталось

5) Прикрутить два транзистора TIP122 и стабилизатор 7812 к радиаторам и не забыть о теплопроводящей пасте (паста в набор не входит, но он может быть до укомплектован пастой за отдельную плату)!

6) Впаять радиаторы с закрепленными деталями (винты, гайки и шайбы входят в набор) и проверить - всё ли припаяли

7) Выполняем визуальный осмотр плат со стороны пайки на предмет отсутствия коротких замыканий между проводниками

8) Достаём из ящика трансформатор со всеми необходимыми нам напряжениями и выполняем поэтапную проверку выпрямителей, стабилизаторов, автоматики задержки подачи анодного и экранного напряжений, работу реле, настройку и проверку защит точно по пунктам из инструкции. В ходе настройки, возможно, потребуется заменить пару резисторов - всё поэтапно описано в инструкции. Ниже фото моего лабораторного трансформатора:

Во всём нам помогает зелёный человечек ;-)

P.S.: Закрепить платы в усилителе можно по отдельности или сделать "бутерброд" из двух плат как показано на фотографии ниже. При этом в верхней плате сделаны два отверстия диаметром 6 мм напротив подстроечных резисторов нижней платы для возможности подстройки без развинчивания "бутерброда". При этом отмечу, что высота стоек между платами должна быть не менее 35 мм, а высота нижних стоек не менее 10 мм. Это необходимо для соблюдения изоляционных расстояний.

Чтобы упростить себе работу при сборке плат я "нацарапал" для себя вот такие подсказки:

Напоминаю, что при настройке устройства необходимо строго соблюдать правила техники безопасности при работе с напряжениями опасными для жизни и здоровья человека! Пожалуйста, не забывайте об этом!

Информация о поэтапной проверке работоспособности и настройке плат автоматики прилагается к набору...

P.S.: У ТРИОДА - ОДНА СЕТКА, а у ТЕТРОДА - ДВЕ СЕТКИ... :)

Для покупки плат, наборов и готовых плат обращайтесь сюда >>> или сюда >>>

Всем удачи, мира, добра... 73!
