"Mini LCD VFO" синтезатор частот КВ + 50 МГц радиолюбительского приёмника или трансивера с галетным переключением диапазонов

Схема синтезатора приведена здесь >>> и на картинке ниже:

Очень простой и надёжный синтезатор для разнообразных применений :)

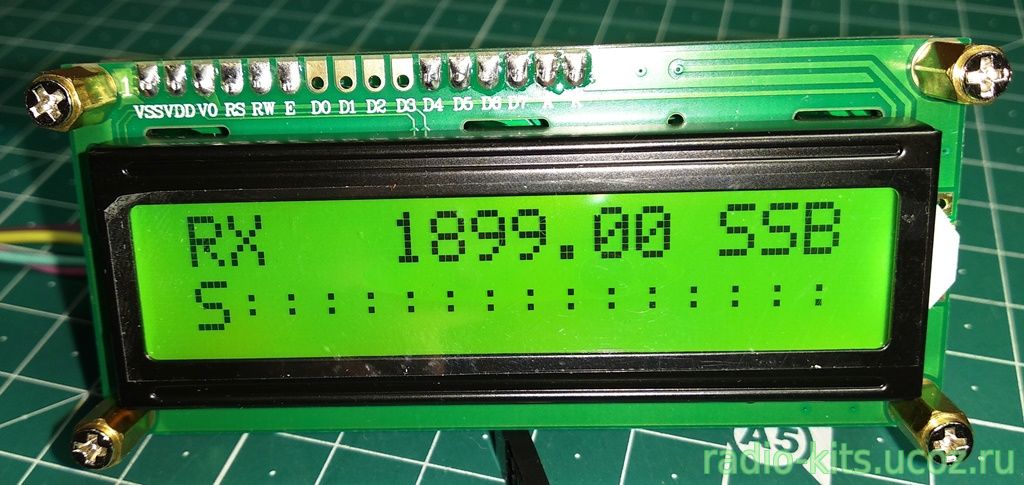

Выполнен в габаритных размерах стандартного знакобуквенного ЖКИ 1602 дисплея.

Миниатюрный синтезатор "Mini LCD VFO" разработан Андреем Радченко (UR3ILF) и немножко :) мною Вячеславом (UR3IQH). Синтезатор предназначен для конструирования новых и модернизации устаревших КВ трансиверов и приёмников путём замены штатного гетеродина на синтезатор частот. Причём переключение диапазонов может выполняться исключительно внешним галетным переключателем с набором резисторов. Подключение галетного переключателя и клавиатуры с набором резисторов выполняется всего двумя проводами. Причём диапазонов бут ровно столько, сколько резисторов будет переключаться переключателем. Раскладка частот классическая: на НЧ диапазонах частота ПЧ прибавляется к частоте принимаемого сигнала, а на ВЧ диапазонах частота ПЧ вычитается. Принятые схемные и конструктивные решения, позволяют легко и просто поместить синтезатор в новой или модернизируемой конструкции.

Синтезатор "Mini LCD VFO" создан на основе микросхемы Si5351. Для управления SI5351 используется микроконтроллер фирмы ATmega168/328. Он позволяет получить один или два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) с частотой от 0,1 до 160 МГц. Для отображения информации использован стандартный знакобуквенный ЖКИ дисплей 16х2.
Цвет знаков и подсветки дисплея могут быть такие: жёлто-зелёный фон подсветки и серые знаки, синий фон подсветки и белые знаки.

Синтезатор позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) с частотой от 0,1 до 160 МГц.
В нём также предусмотрены:
- расстройка (RIT) в пределах включенного диапазона. При отключении вернётся частота, которая была до включения расстройки
- две устанавливаемых пользователем и независимых друг от друга частоты опорного гетеродина для работы в телефоне(SSB) и телеграфном (CW) режимах и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (SSB/CW)
- программная калибровка опорной частоты Si5351
- переключаемый шаг перестройки валкодера (энкодера) – 5,10,20, 50,100 Гц с так называемым интеллектуальным ускорением шага перестройки
- при постоянно нажатой кнопке RIT обзорный режим (режим быстрой, с шагом 1 кГц, перестройки по частоте)
- программная калибровка чувствительности индикаторов S-метра и измерителя мощности PWR
- можно использовать любые из девяти диапазонов, для этого на диапазонном переключателе запаиваются резисторы только тех диапазонов, которые будут нужны
- можно использовать валкодер - механический/оптический
- двухстрочный ЖКИ индикатор 1602 со светодиодной подсветкой обеспечивает хорошую читаемость в разных условиях освещения, цвет индикатора можно выбрать при заказе: чёрные буквы на жёлто-зелёном фоне или белые буквы на синем фоне.

- перекрытие рабочих частот в пределах 10 любительских диапазонов +-5 килогерц запаса по краям.
Граничные частоты в герцах такие:
160 м: Fmin = 1805000 : Fmax = 2005000
80 м: Fmin = 3495000 : Fmax = 3805000
40 м : Fmin = 6995000 : Fmax = 7205000
30 м : Fmin = 9990000 : Fmax = 10205000
20 м : Fmin = 13995000 : Fmax = 14355000
17 м: Fmin = 18063000 : Fmax = 18173000
15 м : Fmin = 20995000 : Fmax = 21455000
12 м : Fmin = 24885000 : Fmax = 24995000
10 м : Fmin = 27995000 : Fmax = 29705000
6 м :
Fmin = 499950000 : Fmax = 54005000

* при необходимости можно сделать сплошное перекрытие, об этом нужно предупреждать заранее!!!
При достижении нижней границы диапазона переходит на верхнюю границу диапазона и наоборот, т.е. диапазоны закольцованы. Частота гетеродина на выходе формируется по классическому принципу, когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10-6 равна принимаемая частота минус ПЧ. Форма выходных сигналов гетеродинов - меандр величиной примерно 3,0 В (Up-p). Потребляемый ток энкодером не превышает 50 мА. Рекомендуемое напряжение питания синтезатора +7…15 В.
Габаритные размеры (без учёта ответных частей разъёмов) 80(Ш)х36(В)х28(Г) мм.

Ответные части разъёмов входят в комплект поставки синтезатора Mini VFO LCD, энкодер заказывается отдельно!

Стоимость синтезатора Mini VFO LCD850 грн. или 2300 руб.
Его можно доукомплектовать:
Механическим энкодером (24 импульса, без трещётки, со встроенной кнопкой) - 80 грн. или 220 руб.


Заказы можно оформлять через форму обратной связи или письмом на e-mail он указан в разделе "Контакты, доставка и оплата"

Всем мирного неба, удачи, добра, 73! и 36,6 :)
