Однополярный лабораторный блок питания 0-30В/0-3А с "грубой" и "плавной" регулировками выходного напряжения, регулировкой выходного тока (ограничения по току) и индикацией режима работы - регулировка напряжения или включение ограничения тока. В качестве регулирующего элемента используется полевой транзистор IRLZ44N.

Наконец вытравил и просверлил отверстия в плате ЛБП, чтобы убедиться в работоспособности схемы - всё заработало почти сразу ;-(... Платы будут изготовлены с маской и маркировкой в двух вариантах: ЛБП с питанием напряжением постоянного тока - без выпрямительного моста и переменного резистора "плавно" для регулировки выходного напряжения, ЛБП с питанием напряжением переменного тока - выпрямительный мост установлен на плате и для регулировки выходного напряжения предусмотрен переменный резистор "плавно", а в остальном всё без изменений. Если диодный мост не нужен (будет применён внешний), то на плате вместо него необходимо просто установить перемычки. Обе схемы приведены ниже. Покупайте печатные платы, наборы для сборки, собирайте и пользуйтесь ;-)

Технические характеристики:

Входное напряжение (для платы с диодным мостом):  7...32В переменного тока

Входное напряжение (для платы без диодного моста): 9...45В постоянного тока

Ток нагрузки: 0-3А (с индикацией включения режима ограничения тока)

Нестабильность выходного напряжения: не более 1%


Краткое описание конструкциии:

Для однополярного блока питания разработаны две печатные платы размерами 62х59 мм и 92х59 мм. Фотовид печатных плат приведен ниже. На печатных платах предусмотрены отверстия диаметром 3 мм. В верхней части платы, для крепления радиатора и в нижней части для, крепления самой платы в корпусе блока питания. Регулирующий транзистор необходимо установить на большой ;-) радиатор с площадью поверхности не менее 300 см кв. Транзистор Q1 необходимо закрепить с применением теплопроводящей пасты и, при необходимости, с применением изолирующих теплопроводящих подложек. Переменные резисторы регулировки тока и напряжения можно закрепить на передней панели блока питания непосредственно при помощи штатных гаек.



Примечание к схемам блока питания:

После сборки и опробования блока питания покупателем, было замечено, что при отключении от сети блока питания с небольшой нагрузкой или без нагрузки наблюдается некоторое уменьшение напряжения, а потом его всплеск до 12-15В и затем снижение до нуля. Как оказалось, это происходит из-за того, что напряжение, запирающее полевой транзистор, пропадает раньше, чем разрядится конденсатор фильтра CF. При проверке блока питания под нагрузкой мощной лампой такого замечено не было (по понятным причинам). Для устранения броска напряжения необходимо подключить электролитический конденсатор С5 470мкФх6,3В с вывода 8 м/сх на общий провод (припаять сверху над микросхемой между выводами 8 и 11) - см. схемы.



Работа схемы:

Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14 и R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1. Ограничение тока осуществляется  компаратором U1.1, который сравнивает падение напряжения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения. На операционном усилителе U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения сформированного делителем R2 и R3, светится светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока.

Примечание:

В случае работы устройства от питающего напряжения ниже 23В, стабилитрон D3 необходимо заменить перемычкой. Так же, возможно питать слаботочную часть схемы от отдельного источника, подав напряжение 9-35В непосредственно на вход стабилизатора U3 и удалив стабилитрон D3.


ВОЛЬТМЕТРЫ и АМПЕРМЕТРЫ с семисегментными LED индикаторами

Выложены здесь >>> Это не китайские измерительные приборы! Made in Donetsk


Сделанные на скорую руку видео работы блока питания можно посмотреть по ссылкам приведенным ниже. На одном видео заснято опробование цифрового вольтметра на недорогой специализированной м/сх ICL7107. Как только опробую схему амперметра, то выложу всё на сайте на отдельной странице. Заказывайте платы, наборы для сборки и собранные печатные платы - будем очень рады покупке! :-)




Стоимость печатной платы размерами 62х59 мм под два переменных резистора 35 грн.*

Стоимость печатной платы размерами 92х59 мм под три переменных резистора 50 грн.*

Стоимость набора для сборки блока питания (с платой на два резистора, ручки в комплекте) 135 грн.*

Стоимость набора для сборки блока питания (с платой на три резистора, ручки в комплекте) 165 грн.*

* - радиатор в комплект не входит, стоимость радиатора 72х75х26 мм/350 см кв. (без отверстий) 55 грн.

Стоимость собранной и проверенной платы блока питания (с платой на два резистора) без радиатора/с радиатором 155/225 грн.

Стоимость собранной и проверенной платы блока питания (с платой на три резистора) без радиатора/с радиатором 185/265 грн.

Краткое описание, схема и перечень деталей набора здесь >>> и здесь >>>

Для покупки обращайтесь через форму обратной связи здесь >>> или по телефону здесь >>>

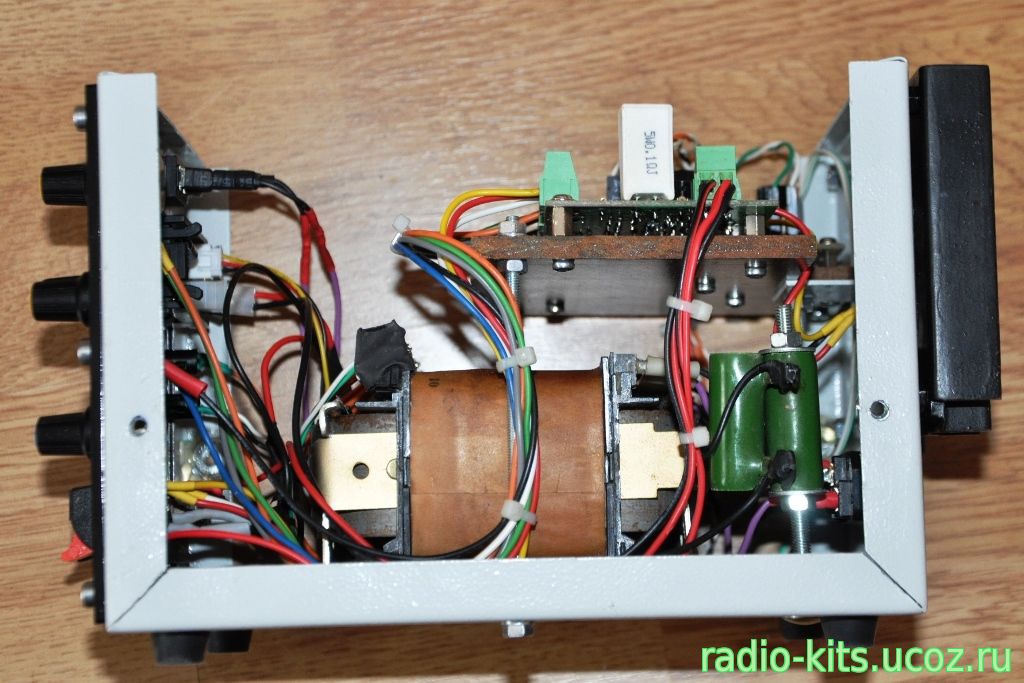

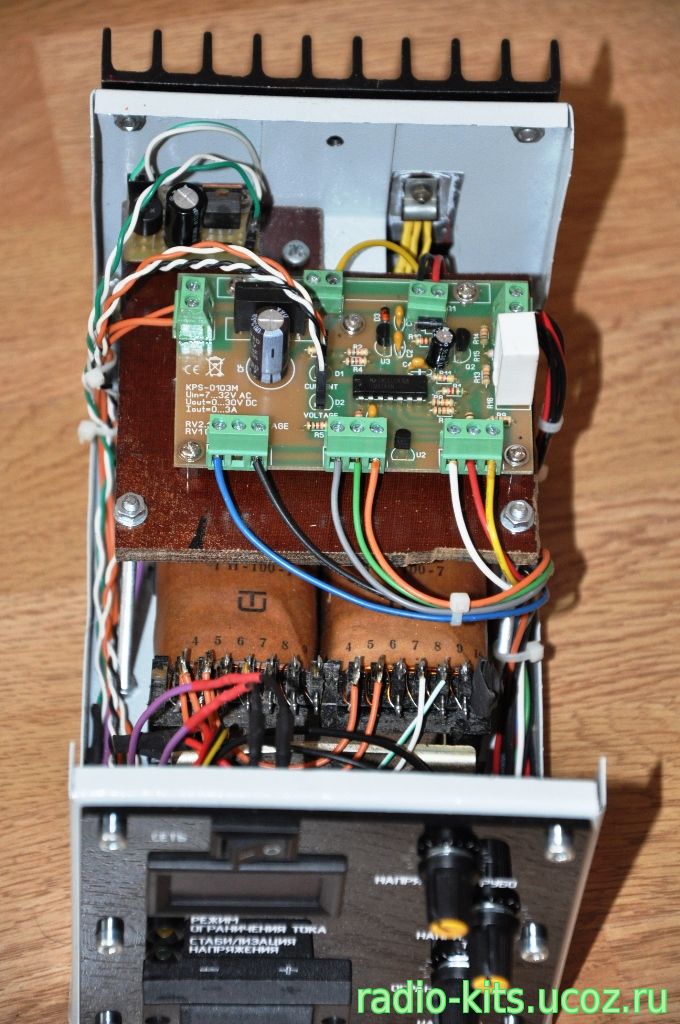

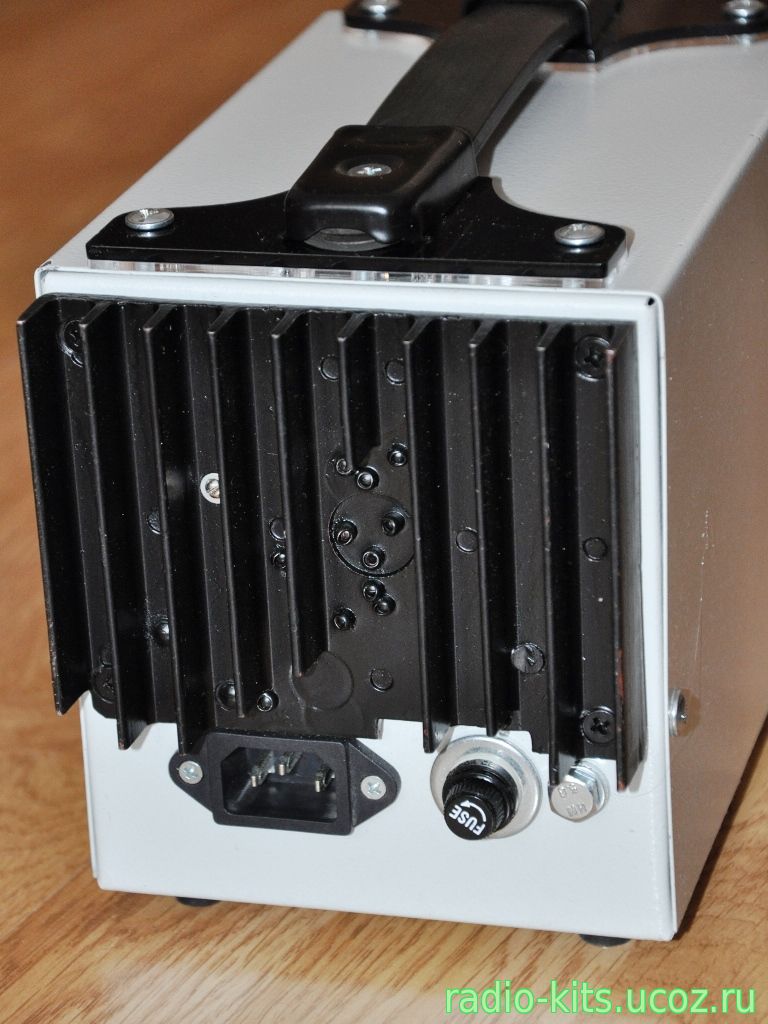

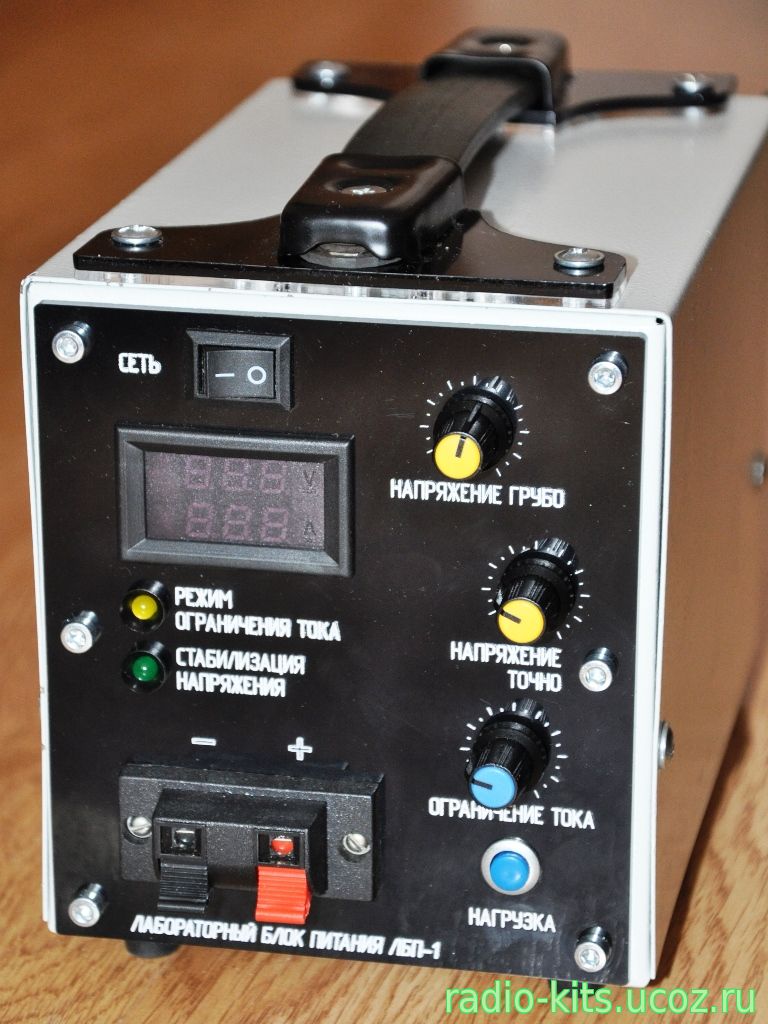

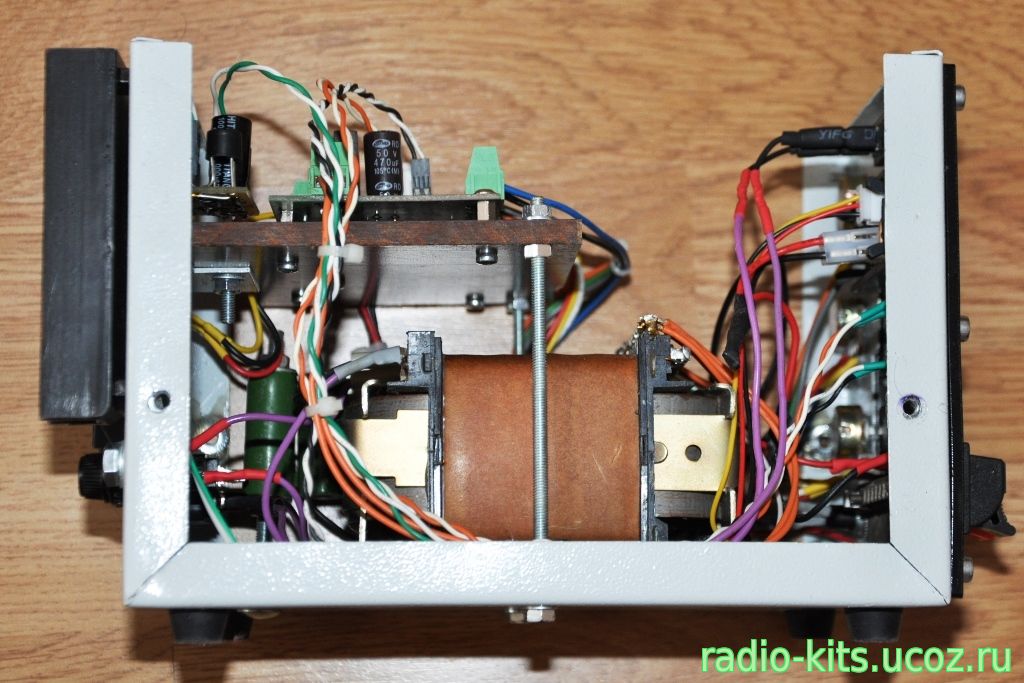

Однополярный блок питания изготовленный Виктором из Киева




Спасибо за уделённое внимание! Всем удачи, мира, добра, 73!
